ГЭС Ибитинга
| ГЭС Ибитинга | |
|---|---|

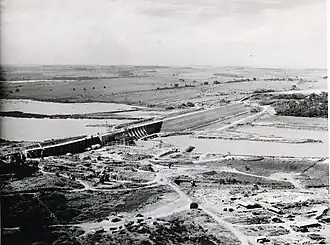

 Фото со стройплощадки ГЭС 1950-х   ГЭС Ибитинга | |
| Страна |
 Бразилия |
| Местоположение | Сан-Паулу |
| Река | Тиете |
| Каскад | Каскад ГЭС на Тиете |
| Собственник | AES Tietê |
| Статус | действующая |
| Годы ввода агрегатов | −1958 |
| Основные характеристики | |
| Разновидность электростанции | плотинная |
| Расчётный напор, м | 25,5 |
| Электрическая мощность, МВт | 32 МВт[1] |
| Характеристики оборудования | |
| Тип турбин | Каплана |
| Мощность генераторов, МВт | 2 × 16 |
| Основные сооружения | |
| Тип плотины | каменно-набросная |
| Высота плотины, м | ??? |
| Длина плотины, м | 600 |
| Шлюз | однониточный 142×12×3,5 м |
| На карте | |
  ГЭС Ибитинга |
|
ГЭС Ибитинга (порт. Barragem Ibitinga) — гидроэлектростанция в муниципалитете Борборема Бразилии с установленной мощностью 32 МВт, расположена на притоке Параны реке Тиете.
Общие характеристики
Основные сооружения ГЭС включают в себя:[1]
- комбинированную каменно-насыпную и гравитационную плотину общей длиной 600 м;
- открытый водосброс плотины пропускной способностью 2984 м³/сек;
- машинный зал с двумя генераторами по 16 МВт;
- однониточный шлюз с камерой 142×12×3,5 м.
Плотина ГЭС сформировала водохранилище, которое на отметке 577,5 м НУМ имеет площадь 3,3 км2. Допускается сработка водоема до 563 м, полезный объем водохранилища — 0,034 км³.[1]
Примечания
- 1 2 3 (порт.) Usinas: Ibitinga Архивная копия от 22 февраля 2012 на Wayback Machine, AES Tietê
