Келвинский акведук

Келвинский акведук

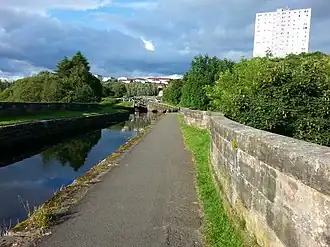

Канал Форт — Клайд[англ.] на Келвинском акведуке. Хорошо заметна форма парапетов акведука — горизонтальная арка.
Канал Форт — Клайд на Келвинском акведуке. Хорошо заметна форма парапетов акведука — горизонтальная арка.
55°53′33″ с. ш. 4°18′06″ з. д.
Область применения судоходный акведук
По мосту проходит Канал Форт — Клайд
Пересекает река Келвин
Место расположения Глазго
Конструкция
Тип конструкции Арочный
Материал Камень
Число пролётов 4
Общая длина 136 м
Высота конструкции 19 м
Эксплуатация
Конструктор, архитектор Роберт Уитворт
Стоимость £8,509
Начало строительства 1787 год
Открытие 1790 год
Логотип Викисклада Медиафайлы на Викискладе

Келвинский акведук — судоходный акведук в Глазго, по которому канал Форт — Клайд проходит над рекой Келвин. Является объектом культурного наследия Шотландии категории A[1].

История

Офорт Джеймса Хопкирка, изображающий парусную лодку, проходящую по акведуку

Проект акведука был разработан Робертом Уитвортом, одним из инженеров-контролеров в команде Джона Смитона, проектировавшего и строившего канал Форт — Клайд[2]. Подрядчиками строительства акведука были Уильям Гибб, явившийся основателем инженерной династии, прославившейся инженерной компанией «Сэр Александр Гибб и партнеры», и Джон Мюир, который также построил расположенные рядом пять Мэрихиллских шлюзов канала[2]. 16 июня 1787 года Арчибальд Спирс, председатель комитета по строительству канала, заложил первый камень в фундамент акведука[3].

После своего открытия в 1790 году Келвинский акведук стал самым большим судоходным акведуком Великобритании[4], зрители были впечатлены видом парусных лодок, проплывавших над их головами[5]. Общая стоимость реализации проекта составила 8509 фунтов стерлингов, что превысило первоначальную сметную стоимость в 6200 фунтов стерлингов[3].

В 1989 году Келвинский акведук был признан объектом культурного наследия Шотландии категории A[1].

Описание

Акведук имеет длину 445 футов (136 м), с четырьмя арками, каждая с длиной пролета 50-футов (15 м) и высотой над поверхностью реки 62 фута (19 м)[4]. Акведук был спроектирован так, чтобы глубина воды в его русле составила 8 футов (2,4 м)[6].

Арки акведука и опоры отделаны рустикой, при этом все три промежуточные опоры имеют ледорезы, хотя непосредственно в реке стоит только одна опора[3]. Парапеты, ограничивающие русло канала на акведуке по боковым сторонам, имеют округлую форму, фактически являясь лежащими на боку арками, с высотой сегмента арки составляющей приблизительно 1/10 длины пролёта арки. Данная конструкция, как и в случае Лаггиского акведука[7], поперечную силу давления воды на стенки корыта, по которому проходит канал по акведуку, существенно возрастающую при следовании судов по акведуку, преобразует в распор — продольную реакцию арки, силу, идущую вдоль течения канала и передаваемую устоям моста. Это хорошо видно при виде сверху, в частности, при нахождении на бечёвнике канала непосредственно на акведуке[8].
