Мадсен (зенитная пушка)

20-мм автоматическая пушка Madsen
Тип Зенитное орудие
Страна Флаг Дании Дания
История службы
Годы эксплуатации с 1933
Войны и конфликты Зимняя война
Вторая мировая война
Советско-финская война (1941—1944)
Гражданская война в Китае
История производства
Конструктор Dansk Industri Syndikat
Разработан 1926
Производитель Dansk Industri Syndikat
Годы производства 1933 - н.в.
Характеристики
Масса, кг 55
Длина, мм 2.5
Длина ствола, мм 1.2[1]
Снаряд 20 x 120
Калибр, мм 20 мм
Принципы работы короткая отдача ствола
Скорострельность,
выстрелов/мин		 400 выс/мин
250 выс/мин (практическая)
Начальная скорость
снаряда, м/с		 900 м/с
Прицельная дальность, м 500 m
Максимальная
дальность, м		 2,123 м
Вид боепитания магазин на 10, 15, 60 или лента на 100 патронов[1]
Логотип Викисклада Медиафайлы на Викискладе

20-мм зенитная пушка Madsen M/38 — автоматическая зенитная пушка, производившаяся датской компанией Dansk Industri Syndikat (DISA). Madsen был основным зенитным орудием датской армии и флота. Орудие экспортировалось во многие страны мира из-за его многофункциональности. Пушки производились на заводе DISA в Херлеве недалеко от Копенгагена. Орудие снабжалось несколькими различными типами креплений, что позволяло использовать его в различных целях, таких как противовоздушная или противотанковая оборона либо на военных кораблях.

Разработка и устройство

20-мм зенитная пушка Мадсен конструктивно повторяло механику выпускавшегося с 1902 года ручного пулемёта, то есть, автоматика с коротким откатом ствола и та же схема запирания патрона. Главным отличием от пулемёта было применение мощного гидравлического буфера в задней части, заменившего механический пружинный, для гашения отдачи специально разработанного патрона 20×120 мм. Новый патрон был специально разработан с прицелом на унификацию оружия для разных целей, в том числе, для борьбы с бронетехникой. Изначально орудие позиционировалось как авиационное, но с оговоркой, что его применение оптимально для крыльевой установки или на подвижных турелях. Расположение в двигателях между цилиндрами не рекомендовалось именно ввиду мощности боеприпаса. Считалось что снаряд с высокой начальной скоростью может привести к чрезмерным вибрациям системы, что в свою очередь, может повлечь повреждения двигателя самолёта.[2]

После внесения ряда изменений в конструкцию после неудачных испытаний[2] и переориентирования на наземное применение, пушка была запущена в серию в начале 30-х годов под обозначением М1933. Компанией DISA был выпущен рекламный буклет за авторством полковника датской армии Халвора Йессена «Стандарты автоматического оружия в современной войне», в котором предлагались несколько видов исполнения орудия Мадсен с базовой скорострельностью в 180 выстр/мин.[2]:

1) Полевой лафет по типу упрощённого артиллерийского, на низких колесах, с раздвижными станинами и откидными сошниками. Лафет рассчитывался на гужевую тягу, перевозку на вьюках, перекатывание или переноску вручную (по частям);

2) Массивный треножный станок M1937 с отделяемым колесным ходом. С использованием дополнительной стойки возможна была зенитная стрельба. В таком варианте оружие обычно именовали «лёгкой универсальной пушкой»;

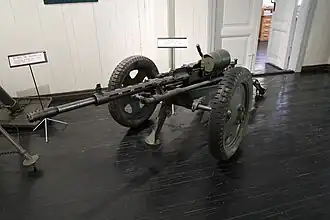

Madsen на противотанковом лафете.

3) Двуногая сошка в сочетании с регулируемой задней опорой и съёмным плечевым упором. Такой вариант назывался «тяжелым противотанковым ружьём», огонь из него рекомендовалось вести одиночными выстрелами. Для «противотанкового ружья» оружие оказалось громоздким и недостаточно метким;

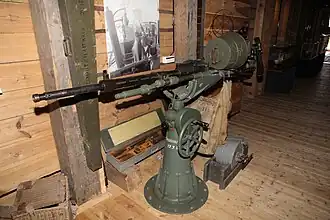

4) Карданная установка для использования в качестве казематной или корабельной пушки. 20-мм «Мадсен» M1933 ставили и на мотоцикл — для использования в моторизованных частях, и на буксируемый четырёхопорный зенитный лафет — для подразделений ПВО.[3]

В середине 1930-х годов была разработана модель под 23-мм снаряд. Новая версия внешне не отличалась от оригинала, при этом масса орудия уменьшалась до 53 кг против 55 у 20-мм. Во избежание существенной переделки сложного подающего механизма при разработке патрона его общая длина была сохранена одинаковой с 20-мм 20х120, правда пришлось уменьшить гильзу.[2]

Пользователи

Примечания

  1. 1 2 3 Chamberlain, Peter. Anti-aircraft guns (неопр.). — New York: Arco Pub. Co, 1975. — С. 6. — ISBN 0668038187.
  2. 1 2 3 4 airwar.ru M.1933. Дата обращения: 26 мая 2019. Архивировано 26 мая 2019 года.
  3. ↑ 20-мм пулемёт М1935 «Мадсен». Дата обращения: 26 мая 2019. Архивировано 26 мая 2019 года.
