Мост Максвелла

Мост Ма́ксвелла — это разновидность моста Уитстона, применяемый для измерения неизвестной величины индуктивности (обычно при малых значениях добротности ${\displaystyle Q}$) через изменяемые известные значения активного сопротивления и ёмкости.

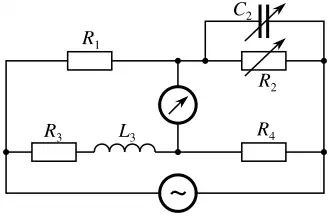

В соответствии с обозначениями на рисунке обычно ${\displaystyle R_{1}}$ и ${\displaystyle R_{4}}$ являются постоянными резисторам с известными сопротивлениями, а ${\displaystyle R_{2}}$ и ${\displaystyle C_{2}}$ являются известными изменяемыми величинами. При измерении ${\displaystyle R_{2}}$ и ${\displaystyle C_{2}}$ изменяются до балансировки моста.

Тогда ${\displaystyle R_{3}}$ и ${\displaystyle L_{3}}$ могут быть определены по формулам:

${\displaystyle R_{3}={R_{1}\cdot R_{4} \over R_{2}},}$

${\displaystyle L_{3}=R_{1}\cdot R_{4}\cdot C_{2}.}$

Во избежание сложностей, связанных с точным определением значения ёмкости переменного конденсатора иногда в схеме используют конденсатор с постоянной ёмкостью, а переменными делают более одного резистора.

Дополнительная трудность, возникающая при использовании моста Максвелла, по сравнению с более простыми видами измерительных мостов, возникает при существенных взаимной индуктивности между элементами схемы или электромагнитных наводках, вносящих погрешности в результаты измерения.

Реактивное сопротивление конденсатора в мосте компенсирует реактивное сопротивление измеряемой индуктивности, что позволяет надёжно определять значения измеряемой индуктивности и её активного сопротивления.
