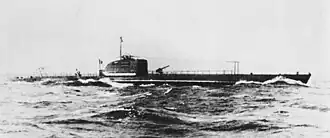

Подводные лодки типа «Диан»

Подводные лодки типа «Диан»
Служба
Франция Свободная Франция Правительство Виши
Класс и тип судна средняя ДПЛ
Оператор Франция
Свободная Франция
Правительство Виши
Проект «Норман-Фено»
Основные характеристики
Водоизмещение надводное 651 т
Водоизмещение подводное 807 т
Длина 64,4 м
Ширина 6,2 м
Осадка 4,3 м
Двигатели 2 × дизельных двигателя
2 × электромотора
2 винта
Мощность 1 300 л.с. (969 Квт) дизельные двигатели,
1 000 л.с. (746 Квт) электромоторы
Скорость надводная 13,7 узлов (25 км/ч)
Скорость подводная 9,2 узлов (17 км/ч)
Рабочая глубина 80 м
Дальность плавания надводная 4 000 морских миль (7400 км) на 10 узлах (19 км/ч)
Дальность плавания подводная 82,5 морских мили (152 км) на 5 узлах (9,3 км/ч)
Экипаж 41 чел.
Вооружение
Артиллерия 1 × палубное орудие 75 мм/35
Зенитная артиллерия 1 × 8 мм пулемёт
Минно-торпедное вооружение 6 ТА калибра 550-мм, 9 торпед
2 ТА калибра 400-мм , 2 торпеды
Логотип Викисклада Медиафайлы на Викискладе

Подводные лодки типа «Диан» (фр. Classe Diane ) — серия «Е» 630-тонных подводных лодок французского флота, построенных перед Второй мировой войной по программам 1926 (2 единицы), 1927 (3 ед.), 1928 и 1929 (по 2 ед.) годов. По французской классификации являлись подводными лодками 2-го класса (водоизмещением менее 1000 тонн). Всего было построено 9 лодок.

Конструкция и вооружение

Субмарины имели полуторакорпусную конструкцию и от других лодок этого класса отличались типом дизелей и наличием запасных торпед для двух носовых торпедных аппаратов, расположенных вне прочного корпуса лодки. Их перезарядка могла производиться только в надводном положении. Третий носовой торпедный аппарат располагался в пределах прочного корпуса, с единственной запасной торпедой к нему. Остальные 550-мм ТА были установлены в поворотных установках: за рубкой (двухтрубная) и в кормовой, у которой средняя труба была 550-мм, а две крайние — 400-мм. Артиллерийское вооружение состояло из 75-мм орудия, установленного на палубе перед рубкой.

Служба

Из девяти лодок этого типа шесть погибли в ходе высадки союзников в Северной Африке, три были выведены в резерв и отправлены на слом.

Список подводных лодок

Подводная лодка Верфь[1] Спущена на воду Начало службы Конец службы
Диан (Диана) (фр. Diane)АCN13.05.19301.09.19329.11.1942 затоплена экипажем в Оране перед занятием базы союзниками
Медуз (Медуза) (фр. Méduse)АCN26.08.19301.09.193210.11.1942 выбросилась на берег в районе Мазагана (Марокко) и уничтожена гидросамолётом с американского лёгкого крейсера «Филадельфия»
Амфитрит (Амфитрита) (фр. Amphitrite)АCN20.12.19308.06.19338.11.1942 потоплена в Касабланке артиллерийским огнём кораблей и палубной авиацией
Антиоп (Антиопа) (фр. Antiope)АCSM18.08.193012.10.1933в 1944 выведена в резерв, слом 26.04.1946
Амазон (Амазонка) (фр. Amazone)АCSM28.12.193112.10.1933в 1944 выведена в резерв, слом 26.04.1946
Орфе (Орфей) (фр. Orphée)АCN10.11.19318.06.1933в 1944 выведена в резерв, слом 15.04.1946
Ореад (Ореада) (фр. Oréade)АCSM23.05.193214.12.19338.11.1942 потоплена в Касабланке артиллерийским огнём кораблей и палубной авиацией
Ля Псише (Психея) (фр. La Psyché)АCN4.08.193223.12.19338.11.1942 потоплена в Касабланке артиллерийским огнём кораблей и палубной авиацией
Ля Сибилль (Сивилла) (фр. La Sybille)АCSM28.01.193322.12.1934пропала 9.11.1942 в районе Касабланки (погибла на мине или потоплена германской субмариной U-173)

Примечания

  1. ↑ Ateliers et Chantiers Augustine Normand (АCN), Гавр; Ateliers et Chantiers de la Seine — Maritime (АCSM), Руан
