Подводные лодки типа «Дракен» (1960)

ДЭПЛ типа «Дракен»
Drakenklass

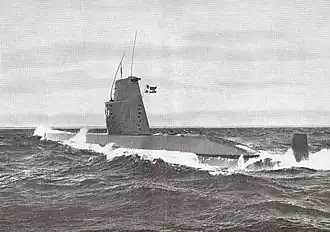

HMS Springaren в 1962 году
История корабля
Государство флага	Швеция
Основные характеристики
Тип корабля	ДЭПЛ
Обозначение проекта	«Дракен»
Кодификация НАТО	SSK Draken
Скорость (надводная)	17 узлов
Скорость (подводная)	22 узла
Экипаж	36 человек
Размеры
Водоизмещение надводное	835 т
Водоизмещение подводное	950 т
Длина наибольшая (по КВЛ)	69,3 м
Ширина корпуса наиб.	5,2 м
Средняя осадка (по КВЛ)	5,3 м
Силовая установка
дизель-электрическая, дизели Pielstick, 2 x 830 л. с. электродвигатели ASEA 2 x 850 л.с, 2 винта
Вооружение
Минно-торпедное вооружение	4 носовых ТА калибра 533-мм, 12 торпед
Медиафайлы на Викискладе

Подводные лодки типа «Дракен» (швед. Drakenklass) — серия шведских дизель-электрических подводных лодок. Всего в 1957—1962 годах было построено шесть подводных лодок типа «Дракен».

Проект создавался на базе типа «Хайен». Длина увеличилась на 3,5 метра, был установлен новый гидроакустический комплекс, боекомплект торпед увеличился с 8 до 12. Обводы корпуса были сделаны более обтекаемыми. Впервые в шведском подводном кораблестроении применялась одновальная конструкция с пятилопастным гребным винтом большого диаметра.

Все шесть лодок проекта прослужили в составе ВМС Швеции более 20 лет. В 1970-1971 годах лодки прошли модернизацию. 1 июля 1980 года были списаны субмарины «Дракен» и «Грипен», остальные четыре корабля в 1981-1983 годах прошли ремонт, получив новое радиоэлектронное оснащение. В 1988 году они были исключены из состава флота и отправлены в резерв.

• www.battleships-cruisers.co.uk// Список шведских субмарин  (англ.)

• S.Saunders. Jane's Fighting Ships 2004-2005. — Лондон: Jane's Information Group Ltd, 2005. — (Jane's Fighting Ships). — ISBN 0-7106-2623-1.
• All the World's Fighting Ships 1947—1995. — Лондон: Conway Maritime Press, 1996. — ISBN 1-55750-132-7.
• А. Е. Тарас. Дизельные подводные лодки 1950—2005. — М.: АСТ, Мн.: Харвест, 2006. — 272 с. — ISBN 5-17-036930-1.
