Подводные лодки типа «Сафир»

Подводные минные заградители типа «Сафир»
Classe Saphir

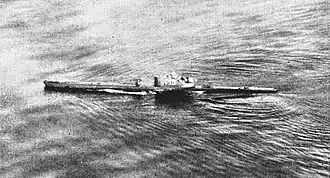

Подводная лодка «Рюби»
Подводная лодка «Рюби»
История корабля
Государство флага Франция Свободная Франция Правительство Виши Королевство Италия
Спуск на воду 1928-1935
Основные характеристики
Тип корабля Подводный минный заградитель
Обозначение проекта Q6
Скорость (надводная) 12 узл. (22 км/ч)
Скорость (подводная) 9 узл. (17 км/ч)
Рабочая глубина погружения 75 м
Автономность плавания

7000 миль (12964 км)/7,5 узл., 4000 миль (7400 км)/12 узл.,

подводная - 80 миль (148 км)/4 узл.
Экипаж 42 чел.
Размеры
Водоизмещение надводное 761 т
Водоизмещение подводное 925 т
Длина наибольшая
(по КВЛ)		 65,9 м
Ширина корпуса наиб. 7,12 м
Средняя осадка
(по КВЛ)		 4,3 м
Силовая установка
2 дизеля «Vickers-Normand» 1300 л.с., • 2 электромотора 1100 л.с.
Вооружение
Артиллерия палубное орудие калибра 75мм/35
Минно-торпедное
вооружение

3 - 550 мм ТА (2 носовых и средняя труба в поворотной установке; 5 торпед)

2 - 400 мм ТА (крайние трубы в поворотной установке; 2 торпеды), 32 мины.
ПВО 1 × 2 пулемёт калибра 13,2 мм
Логотип Викисклада Медиафайлы на Викискладе

Подводные лодки типа «Сафир» (фр. Classe Saphir) (рус. «Сапфир») — подводные минные заградители французского флота, построенные 1920-30-е годы XX века. Всего построено 6 единиц. Лодки строились на верфи Arsenal de Toulon (АТ) в Тулоне.

Имели полуторакорпусную конструкцию и довольно надежное, простое в использовании минное устройство системы «Normand-Fenaux». На вооружении заградителей состояли якорные мины типа «Breguet HS-4», с автоматической постановкой на якорь и с массой боевого заряда 220 кг. Мины хранились в 16 вертикальных шахтах, сгруппированных по 4 вне прочного корпуса лодки. Рабочая глубина погружения — 75 м.

Схема подводной лодки «Рюби», чёрным цветом выделены минные шахты

Лодки принимали участие в боевых действиях Второй мировой войны. ПЛ «Рюби» в июле 1940 года перешла на сторону движения Сражающаяся Франция и стала наиболее результативным подводным минным заградителем союзных флотов. За 22 боевых похода она осуществила 11 минных постановок, жертвами которых стали 9 транспортных судов (ещё 1 повреждено) и 9 боевых кораблей.

Список подводных лодок

Подводная лодка Верфь Спущена на воду Начало службы Конец службы
Сафир (Сапфир)(фр. Saphir)АТ20.12.192830.9.1930разоружена в Бизерте, 8.12.1942 захвачена немцами и передана итальянцам, переименована в FR-112 и переведена в Неаполь, где 9.9.1943 лодку снова захватили немцы и затопили её 15.9.1943 г.
Тюркуаз (Бирюза) (фр. Turquoise)АТ16.5.192910.9.1930разоружена в Бизерте, 8.12.1942 захвачена немцами и передана итальянцам, переименована в FR-113, но из Бизерты не уводилась, затоплена 6.5.1943 г.
Нотилюc (Наутилус)(фр. Nautilus)АТ21.3.193015.7.1931разоружена в Бизерте, 8.12.1942 захвачена немцами и передана итальянцам, потоплена в Бизерте 30.1.1943 г. союзной авиацией.
Рюби (Рубин) (фр. Rubis)АТ30.9.19314.4.1933исключена из состава флота 10.4.1949 г.
Диаман (Алмаз) (фр. Diamant)АТ18.5.193320.6.1934затоплена командой в Тулоне 27.10.1942 г., затем поднята немцами, в 1944 г. лодку уничтожила американская авиация.
Перль (Жемчуг) (фр. Perle)АТ30.7.19351.3.1937потоплена по ошибке в Атлантике 8.7.1944 г. американской авиацией.

Литература

  • Дашьян А. В., Патянин С. В., Митюков Н. В., Барабанов М. С. Флоты Второй Мировой. — М.: Яуза; Коллекция; Эксмо, 2009. — 608 с. — 2500 экз. — ISBN 978-5-699-33872-6.
  • Тарас А.Е. Подводные лодки Второй мировой войны. — Харвест, 2004. — 480 с. — ISBN 985-13-2147-8.
