Полка (деталь мебели)
.jpg)

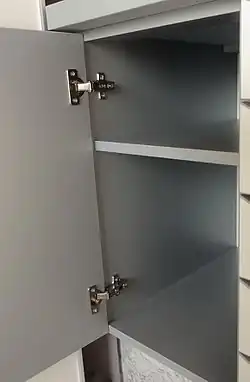

По́лка — горизонтальная или наклонная деталь, предназначенная для размещения на ней различных предметов[1].
Полки могут изготавливаться из того же материала, что и корпус мебели, либо другого. Могут крепиться жёстко к корпусу, либо располагаться на полкодержателях или быть связанными частично с корпусом при помощи другой фурнитуры.
Виды полок по конструктивному исполнению
- Полка несъёмная — жёстко зафиксированная полка, не имеющая возможности быть снятой и (или) переставленной в другое положение.
- Полка съёмная — полка с возможностью снятия и (или) изменения положения (без применения специального инструмента)
- Полка поворотная — полка, частично закреплённая и имеющая возможность поворота в одной или нескольких плоскостях. Полка поворотная может быть
- с фиксированными положениями — иметь определённое количество фиксированных положений.
- свободно вращающейся — не иметь фиксированных положений.
- Полка выдвижная — полка имеющая механизм выдвижения из корпуса мебели изделия (например, выдвижная полка для клавиатуры в компьютерных столах).
Прочностные показатели полок
Нагрузки, создаваемые различными предметами на полки
| Предмет | Нагрузка, кг/м2 |
|---|---|
| Полки для хранения книг | |
| Книги малого формата | 146 |
| Книги среднего формата (учебники, художественная литература) | 168 |
| Книги большого формата | 237 |
| Журналы среднего формата | 204 |
| Журналы большого формата | 357 |
| Полки для хранения белья | |
| Полотенца при высоте стопки 180—380 мм | 17—40 |
| Мужские сорочки при высоте стопки 100—250 мм | 4—11 |
| Полки для хранения посуды | |
| Тарелки по 6—18 штук в стопках | 55—165 |
| Чайная посуда | 11 |
| Полки для хранения головных уборов и обуви | |
| Шапки мужские зимние | 8 |
| Ботинки мужские зимние | 15 |
При испытаниях мебели полки должны выдерживать следующие нагрузки[2]
| Наименование элемента мебели | qF, даН/м2 | qV, даН/м3 |
|---|---|---|
| Полки для головных уборов и других легких предметов, полки в прикроватных и туалетных тумбах | 20 | 60 |
| Полки для посуды, белья, пищевых продуктов | 60 | - |
| Полки и ниши для книг | 120* | - |
*то есть, полка площадью один квадратный метр, предназначенная для хранения книг, должна выдерживать нагрузку около 120 кг.
Толщина полок из стекла
Номинальная толщина полок из стекла устанавливается в зависимости от их длины[3]
| Длина полки, мм | Номинальная толщина стекла, не менее, мм |
|---|---|
| До 500 включительно | 4 |
| Свыше 500 до 650 | 5 |
| Свыше 650 до 900 | 6 |
Допускается применение стекла толщиной 5 мм для полок длиной свыше 650 мм при условии использования промежуточных опор.
Допустимая покоробленность полок
Покоробленность деталей в изделии не должна превышать[3]:
| Размеры полок, мм | Покоробленность, мм |
|---|---|
| Длиной и шириной свыше 300 и до 600 | 0,4 |
| Длиной свыше 600, шириной до 600 | 2,0 |
| Длиной и шириной свыше 600 | 3,5 |
Нормативы допускаемых зазоров между кромками полок и буртиками полкодержателей
Нормативы допускаемых зазоров[4][5]
| Номинальные размеры полок | Допускаемые зазоры на две стороны, мм |
 | |
|---|---|---|---|
| Ширина, мм | Длина, мм | ||
| До 250 | До 600 | 0,4 … 2,4 | |
| Св. 600 до 1250 | 0,4 … 2,8 | ||
| Свыше 250 до 400 | До 600 | 0,6 … 2,6 | |
| Св. 600 до 1250 | 0,6 … 3,0 | ||
| Свыше 400 до 640 | До 600 | 0,8 … 2,8 | |
| Св. 600 до 1250 | 0,8 … 3,2 | ||
