Регазификационный терминал сжиженного природного газа
Регазификационный терминал сжиженного природного газа (англ. LNG regasification terminal) предназначен для регазификации сжиженного природного газа (СПГ), последующего сжатия газа до уровня давления в трубопроводе и дальнейшей передачи его в газораспределительные сети.
Типы регазификационных терминалов
В зависимости от места расположения регазификационные терминалы бывают:
- наземные (Onshore - англ). Состоят из причала, сливной эстакады, изотермических резервуаров для хранения СПГ, испарительной системы, установок обработки газов испарения из резервуаров, и узла учёта.
По прибытии на терминал СПГ перекачивается из танкеров в резервуары для его хранения в сжиженном виде, затем по мере необходимости СПГ переводится в газообразное состояние. Превращение в газ происходит в испарителях при помощи нагрева.
- оффшорные. (внебереговые) Оффшорный терминал монтируется на морской платформе, расположенной в прибрежной зоне. Платформа может быть гравитационного (устойчивость на грунте обеспечивается за счёт собственного веса сооружения) или свайного типа.
- плавучие. Представляют собой СПГ-танкеры, дооборудованные системой регазификации.
В свою очередь плавучие регазификационные терминалы делятся на:
- регазификационные суда (LNG re-gasification vessel . LNG RV — англ.). Такие суда не только перевозят СПГ, но и способны самостоятельно регазифицировать его в пункте разгрузки.
- плавучие регазификационные установки (ПРГУ) (Floating storage and regasification unit. FSRU - англ.). Существует также название "рейдовые терминалы", Как правило, тоже создаются на базе СПГ-танкеров, и имеют на борту регазификационную установку. Однако ПРГУ, в отличие от регазификационных судов, используются, как стационарные объекты. Они находятся на рейде или у причала, соединённые трубопроводом с берегом, а СПГ к ним доставляется челночными СПГ-танкерами.[1]
Типы испарителей
Испарители, работающие при температуре окружающей среды
- Испаритель открытого типа (Open Rack Vaporizer (ORV) — англ.) — это теплообменник, который в качестве теплоносителя использует морскую или речную воду.
- Атмосферный испаритель (Ambient Air Vaporizer (AAV) — англ.) — теплообменник, который в качестве теплоносителя использует воздух.
Испарители, работающие при температуре выше окружающей среды
Испарители прямого нагрева:
- Огневой подогреватель — теплообменник с циркулирующим СПГ нагревается непосредственно газовыми горелками.
- Электрический испаритель
Испарители косвенного нагрева:
- Испаритель горения погружного типа (Submerged Combustion Vaporiser (SCV)- англ.) — теплообменник помещен в водяную баню, которая нагревается погружными газовыми горелками. Испарители типа SCV потребляют до 1,5 % сырья на собственные нужды.
- Испаритель жидкостного типа с промежуточным агентом (например — изопентаном) (Intermediate fluid vaporizer (IFV) — англ.)[2]
- Испаритель с утилизацией тепла (Waste Heat Recovery LNG Vaporizer. (WHRV) -англ.) Работает за счёт утилизации тепла отходящих дымовых газов от турбины электрогенератора через контур промежуточного теплоносителя.[1]
Наибольшее распространение получили испарители типов ORV и SCV.

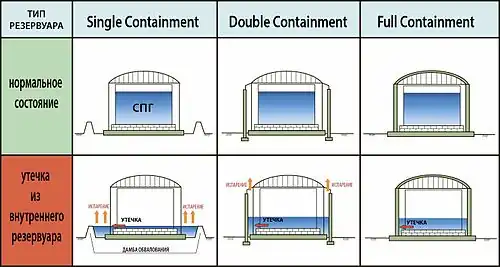

Типы резервуаров
- Одностенные резервуары (Single Containment - англ.) имеют несущие однослойные стенки, покрытые теплоизоляцией. Не имеют системы удержания утечек жидкостей или паров. Для локализации разлива СПГ вокруг таких резервуаров сооружаются дамбы обвалования .
- Двустенные резервуары открытого типа ( Double Containment - англ.) имеют внутренний резервуар, в котором непосредственно хранится СПГ, и наружную защитную стенку, которая служит для удерживания утечки жидкости из внутреннего резервуара. Защитная стенка открыта сверху и не может препятствовать выходу паров в случае утечки.
- Двустенные резервуары закрытого типа (Full Containment - англ.) имеют внутренний резервуар, в котором непосредственно хранится СПГ, и наружный, предохраняющий от утечек жидкости и паров.
- Мембранные резервуары — имеют тонкую внутреннюю стенку, которая не является полностью несущей, а опирается на твердую теплоизоляцию, плотно примыкающую к наружной несущей стенке.
Коммерческое использование терминалов.
Регазификационные терминалы в зависимости от их роли в производственно-сбытовой цепочке СПГ могут эксплуатироваться по трём основным моделям:
- Интегрированная модель. Терминал является частью интегрированной цепочки СПГ. Сжиженный природный газ поступает, как правило, из конкретных источников. К этой модели относится большая часть терминалов Японии, которые находятся в собственности и эксплуатируются коммунальными предприятиями, выступающими в то же время в качестве покупателей по договору купли-продажи. Терминал Саут-Хук в Соединенном Королевстве является частью интегрированного проекта Qatar Gas II.
- Толлинговая модель. Владелец/оператор терминала СПГ и его пользователь являются разными субъектами. Владелец реализует услуги по разгрузке и регазификации пользователю и получает за это плату согласно договору пользования терминалом. К этому типу относятся такие терминалы, такие как Зебрюгге (Бельгия), Свиноуйсьце, (Польша).
- коммерческие терминалы. Терминал получает спотовые партии из портфелей СПГ компаний, являющихся его операторами, и перепродает полученные объемы потребителям в сфере переработки и сбыта. Не заключает долгосрочные договоры купли-продажи. Пример: терминал в Хазире, Индия (операторы Shell/Total).[8]
Крупнейшие регазификационные терминалы Европы
| Терминал | Страна | Мощность в 2016 г. (млрд м³) | Мощность к 2025 г. (млрд м³) | Год запуска |
|---|---|---|---|---|
| Zeebrugge | Бельгия | 9,0 | 12,0 | 1987 |
| Fos Cavaou | Франция | 8,25 | 16,5 | 2010 |
| Dunkerque | Франция | 13,0 | 13,0 | 2016 |
| Fos-Tonkin | Франция | 3,4 | 3,4 | 1972 |
| Montoir-De-Bretagne | Франция | 10,0 | 10,0 | 1980 |
| Revithoussa | Греция | 5,2 | 7,0 | 2000 |
| Panigaglia | Италия | 3,5 | 8,0 | 1971 |
| Porto Levante | Италия | 8,0 | 8,0 | 2009 |
| OLT Oshore LNG Toscana S.p.A | Италия | 3,75 | 3,75 | 2013 |
| Gioia Tauro | Италия | 0 | 12,0 | 2019 |
| Porto Empedocle | Италия | 0 | 8,0 | 2019 |
| Trieste | Италия | 0 | 8,0 | 2020 |
| Falconara Marittima | Италия | 0 | 4 | 2018 |
| Klaipeda LNG FSRU | Литва | 4,0 | 4,0 | 2014 |
| Gate Terminal | Нидерланды | 12,0 | 16,0 | 2011 |
| Swinoujscie LNG | Польша | 5,0 | 7,5 | 2016 |
| Sines | Португалия | 7,6 | 7,6 | 2003 |
| Barcelona | Испания | 17,1 | 17,1 | 1969 |
| Cartagena | Испания | 11,8 | 11,8 | 1989 |
| Huelva | Испания | 11,8 | 11,8 | 1988 |
| Bilbao Bahía de Bizkaia | Испания | 8,8 | 8,8 | 2003 |
| Sagunto | Испания | 8,8 | 8,8 | 2006 |
| Murgados | Испания | 3,6 | 7,2 | 2007 |
| El Musel | Испания | 0 | 7,0 | 2012 (в консервации) |
| Las Palmas de Gran Canaria | Испания | 0 | 1,3 | 2018 |
| Santa Cruz de Tenerife | Испания | 0 | 1,3 | 2017 |
| Marmara Ereglisi | Турция | 6,2 | 6,2 | 1994 |
| Aliaga | Турция | 6,0 | 6,0 | 2006 |
| Grain LNG | Великобритания | 19,5 | 27,5 | 2005 |
| Dragon LNG | Великобритания | 7,6 | 7,6 | 2009 |
| South Hook LNG | Великобритания | 21,0 | 21,0 | 2010 |
| Teesside | Великобритания | 4,0 | 4,0 | 2007 |
Источник: King & Spalding
