Фрегаты типа «Лафайет»

Фрегаты типа «Лафайет»
Classe La Fayette

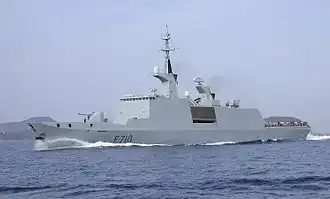

Фрегат «Лафайет», головной корабль типа.
Проект
Страна	Франция  Сингапур
Изготовители	DCNS ST Engineering
Операторы	ВМС Франции ВМС Саудовской Аравии ВМС Тайваня ВМС Сингапура
Предшествующий тип	Фрегаты типа «Флореаль»
Годы постройки	1990 — 2009
Основные характеристики
Водоизмещение	3200 т (нормальное) 3600 т (полное)
Длина	125 м
Ширина	15,4 м
Осадка	4,8 м
Двигатели	4 × ДД SEMT Pielstick 12PA6V280 STC2
Мощность	21,000 л.с. (16,000 кВт)
Скорость хода	25 узлов[1]
Дальность плавания	4000 морских миль на 15 узлах 9000 морских миль на 12 узлах
Автономность плавания	50 дней
Экипаж	164 человека, включая 12 офицеров
Вооружение
Радиолокационное вооружение	Двухкоординатная РЛС DRBV 15C
Радиоэлектронное вооружение	1 × Сонар KingKlip Mk 2 или BlueWatcher 1 × Система РЭБ ARBR 16 1 × Система постановки пассивных помех Dagaie 1 × Система противоторпедной защиты AN/SLQ-25 Nixie 1 × Система шумоподавления Prairie-Masker
Артиллерия	1 × 100-мм АУ Modèle 100 TR 1 × 76,2-мм Otobreda 76/62
Зенитная артиллерия	2 × 20-мм GIAT F2
Ракетное вооружение	8 × ПКР Exocet MM40 block II после 2021 Exocet MM40 block III 8 × ПКР Harpoon 1 × 16 ЗРК Crotale CN2 после 2021 2 x 6 ЗРАК SADRAL с ЗУР Мистраль 1 × Sky Sword II
Минно-торпедное вооружение	4 × ТА DTCN F17
Авиационная группа	1 × AS565 Panther или NH90 1 × S-70 Seahawk
Медиафайлы на Викискладе

Фрегаты типа «Лафайет» — серия фрегатов с управляемым ракетным оружием. Строилась изначально для военно-морских сил Франции. Позднее корабли типа поставлялись на экспорт в ВМС Саудовской Аравии, Тайваня и Сингапура.

Проект фрегатов типа «Лафайет» был разработан фирмой DCN International. Фрегаты проектировались в соответствии с программой развития Вооруженных сил Франции в период с 1987 по 1991 годы. Программа предусматривала строительство десяти фрегатов этого типа, но из-за финансовых трудностей серию сократили сначала до восьми, а затем и до пяти кораблей. В состав Французского флота входят следующие корабли этого типа: La Fayette (бортовой номер F710), Surcouf (Сюркуф)(711), Courbet (Курбе) (F712), Aconit (F713) и Guepratte (F714). Первый корабль серии — Лафайет, был введен в строй в 1996 году, а последний, Guepratte — в ноябре 2001 года.

Назначением этих кораблей было несение патрульной службы, обеспечение безопасности судоходства и участие в урегулировании кризисов за пределами Европы.

Строительство кораблей шло на верфи DCN Lorient Naval Dockyard в Лорьяне. Всего было построено 20 кораблей этого типа, в том числе 5 кораблей для ВМС Франции. Строительство велось с использованием блочно-секционного метода. Каждый из кораблей собирался из восьмидесяти блоков весом до 300 т, которые предварительно монтировались в крытых сборочных цехах верфи, а затем насыщались оборудованием.

При проектировании фрегатов большое внимание уделялось их малой радиолокационной заметности, в этих целях конструкции корпуса и надстроек проектировались с использованием так называемой стелс-технологии. Верхняя часть корпуса «Лафайет» имеет завал к палубе, все сопряжения элементов конструкции корпуса закруглены. Значительную часть антенных устройств скрыли в обтекаемых мачтах, наружное оборудование конструкторы постарались спрятать в подпалубном пространстве и надстройке, сделанных из радиопоглощающих композиционных материалов, покрытых специальной краской, «смазывающей» радиолокационный сигнал. Стенки надстроек наклонены на 10 градусов. В итоге, эффективная площадь рассеяния (ЭПР) у фрегатов «Лафайет» оказалась такой же, как у небольшого патрульного корабля водоизмещением в 500 тонн.

На фрегатах были также реализованы конструктивные мероприятия, предназначением которых было снижение уровня тепловой заметности и уменьшение акустического поля кораблей проекта. В целях повышения живучести фрегатов машинное отделение, погреба оружия и посты управления защитили противоосколочной броней.
