120-мм/50 пушка Виккерса
| 120-мм/50 пушка Виккерса | |
|---|---|

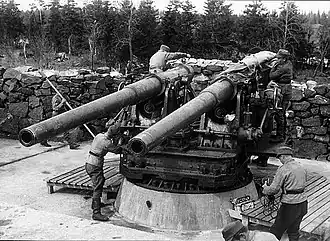

 Спаренная установка 120-мм/50 пушек на береговой батарее | |
| История производства | |
| Страна производства |
 Российская империя |
| Производитель |
Виккерс Обуховский завод |
| Изготовлено, ед. | 210 |
| История службы | |
| Состояло на вооружении |
 Россия,  Финляндия |
| Характеристики орудия | |
| Калибр, мм | 120 |
| Длина ствола, мм/калибров | 6000/50[1] |
| Длина канала ствола, мм | 5877 |
| Объём каморы, дм³ | 10,5[1] |
| Тип затвора | поршневой |
| Масса ствола с затвором, кг | 3150[1] |
| Масса снаряда, кг | 20,4 |
| Начальная скорость снаряда, м/с |
820 |
| Принцип заряжания | раздельное |
| Скорострельность, выстрелов в минуту |
6,5 — 7 |
| Характеристики артустановки | |
| Длина отката, мм |
280 (норм.) 290 (макс.)[1] |
| Угол подъёма ствола, ° | 27° |
| Максимальная дальность стрельбы, м | 17 000 при угле +20° |
| Боекомплект на ствол | [2] |
120-мм/50 пушка Виккерса — 120-мм морское орудие, разработанное британской компанией Виккерс, которая и произвела первую партию орудий. В дальнейшем производилась Обуховским заводом.
Принято на вооружение Российского императорского флота в 1905 году. Этими пушками были вооружены броненосный крейсер «Рюрик II», линейные корабли типа «Севастополь» (4 единицы), мониторы типа «Шквал» (8 единиц). Кроме того, использовались в качестве орудий береговой обороны.
Пушки применялись в Первой мировой, Гражданской и Великой Отечественной войнах[3].
Конструкция
Тело орудия состояло из внутренней трубы, скрепленной по всей длине тремя цилиндрами в один ряд, а с середины орудия до казенного среза — ещё и кожухом. На кожух навинчен казенник. Замок поршневой системы Виккерса. Длина ствола 6000 мм (50 клб). Длина нарезной части 5042 мм. Крутизна нарезов постоянная в 30 клб. Число нарезов 28, глубина 0,96 мм. Вес замка 82 — 84,5 кг. Вес ствола с замком 3150 кг.
В боекомплект 120/50-мм пушки входили снаряды:
| Тип снаряда | вес, кг | длина, калибры | вес ВВ, кг | содержание ВВ, % | начальная скорость, м/с | дальность стрельбы, м/при угле возвышения° |
|---|---|---|---|---|---|---|
| Фугасный обр. 1907 г. | 20,5 | 3,5 | 2,6 | 13 % | 820 | 10 400/22° |
| Фугасный обр. 1911 г. | 29 | 5,0 | 3,7 | 13 % | 790 | 15 400/25° |
| Фугасный обр. 1928 г. | 26,3 | 5,0 | 1,9 | 7 % | 825 | 17 000/20° |
| Шрапнель обр. 1915 г. | 20,4 | 3,7 | 0,3 | — | 820 | 10 600 м по 22-сек. трубке |
| Осветительный беспарашютный | 23 | 4,3 | 0,03 | — | 660 | 10 400 по трубке |
| Ныряющий | 26 | 5,0 | 5,2 | 20 % | 220 | 2 200 |
Кроме того, из 120/50-мм пушки можно было стрелять снарядами 120/45-мм пушки Канэ и 120-мм французской пушки обр. 1878 г., включая химические(в 1916 году было заказано 25 000 таких снарядов).
Заряд к 120/50-мм пушке — 7 - 8 кг бездымного пороха. Заряд осветительного снаряда — 4,8 кг, ныряющего — 0,7 кг. Заряжание картузное.
К 22 июня 1941 года на вооружении ВМФ для 120/50-мм пушек имелось 53 650 фугасных снарядов, 6750 шт. шрапнели, 5370 ныряющих и 670 осветительный снаряд[3].
