152-мм гаубица «Пат-Б»
| 2А61 «Пат-Б» | |
|---|---|

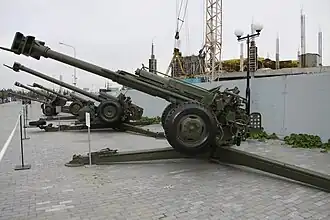

 152-мм гаубица 2А61 в Музее Верхней Пышмы. | |
| Тип | Буксируемая гаубица |
| Страна |
 СССР |
| История службы | |
| Годы эксплуатации | с 1991 |
| На вооружении |
 Россия |
| История производства | |
| Конструктор | ОКБ-9 |
| Производитель | Завод № 9 |
| Всего выпущено | 6 |
| Варианты | 2А61, 2А63, М-389 |
| Характеристики | |
| Масса, кг | 4350 |
| Скорость транспортировки по шоссе, км/ч | до 80 |
| Запас хода, км | 1840 |
| Длина, мм | 6360 |
| Ширина, мм | 1970 |
| Высота, мм | 2200 |
| Экипаж (расчёт), чел. | 7 |
| Калибр, мм | 152,4 |
| Затвор | клиновый |
| Лафет | трёхстанинный |
| Угол возвышения | -5..+70 |
| Угол поворота | 360 |
| Скорострельность, выстрелов/мин |
6..8 |
| Начальная скорость снаряда, м/с |
540 |
| Прицельная дальность, м | 4000..15 014 |
| Максимальная дальность, м |
15 200 |
| Вид боепитания |
снаряд: полуавтоматическое заряд: ручное |
 Медиафайлы на Викискладе | |
2А61 «Пат-Б» — советская полковая буксируемая гаубица.
История создания
Полевая буксируемая гаубица была разработана в ОКБ-9 на артиллерийском заводе № 9 (г. Екатеринбург) под руководством Голубева В. А.[1] Причиной создания гаубицы стал перевод полевой артиллерии НАТО на единый калибр 155-мм. В результате российские мотострелковые бригады и полки, имеющие на вооружении 122-мм гаубицы, стали проигрывать в огневом могуществе западным войскам. Гаубица 2А61 должна была ликвидировать это отставание[2]. В 1991 году орудие было рекомендовано к принятию на вооружение[3].
Описание конструкции
Гаубица 2А61 выполнена на трёхстанинном лафете, аналогичном 122-мм буксируемой гаубице 2А18М. Размещение на подобном лафете стало возможным благодаря использованию дульного тормоза принципиально новой конструкции, обеспечивающего поглощение большей части энергии отката. Для облегчения процесса заряжания на лафете установлен механизм досылания снарядов. Заряжание раздельно-гильзовое. Также на верхнем станке имеется лёгкий щиток для защиты боевого расчёта от воздействия пуль и осколков. Баллистика выстрелов 2А61 практически идентична 152-мм гаубице-пушке МЛ-20 на заряде № 3[2], по дальности несколько превосходя чуть более лёгкую гаубицу Д-1 образца 1943 года.
Для перевода гаубицы из походного положения в боевое и обратно две из трёх станин выполнены подвижными. Вся процедура перевода орудия из одного положения в другое составляет около 2 минут. Для буксирования используется шкворневая балка, закреплённая на дульной части ствола. Благодаря небольшому весу орудие буксируется теми же средствами, что и гаубица 2А18[2].
Варианты
2С18 «Пат-С»
Параллельно с буксируемым вариантом, разрабатывался самоходный вариант на базе БМП-3 — 2С18 «Пат-С» с гаубицей 2А63, однако самоходная гаубица на вооружение принята не была.
2С26 «Пат-К»
Колёсный вариант самоходной гаубицы на шасси Урал-5323. На вооружение также принят не был.
М-389
На базе 2А61 разработан вариант со стволом калибра 155-мм под боеприпасы НАТО[4]. Соответствующим образом усовершенствованы и прицельные приспособления.
Технические характеристики[4][5]:
- Калибр, мм: 155
- Расчёт, чел: 7
- Масса в боевом положении, т: 4,2
- Ширина колеи, мм: 1840
- Дальность стрельбы, м: 3900..15 200
- Скорострельность, выстр/мин: 6..8
- Углы ВН, град: −5..+70
- Углы ГН, град: 360
- Максимальная скорость буксировки, км/ч: 50
КБА-27
Украинский аналог 2А61 на лафете орудия Д-20, разработан КБ «Артиллерийское вооружение».
Сохранившиеся экземпляры
| Тип | Местонахождение | Изображение |
|---|---|---|
| 2А61 «Пат-Б» | Музейный комплекс УГМК, Верхняя Пышма, Свердловская область |  |
См. также
Примечания
- ↑ Артиллерийский завод № 9. О заводе — Выдающиеся люди завода. Дата обращения: 4 сентября 2011. Архивировано 24 мая 2012 года.
- 1 2 3 2А61 «Пат-Б». Дата обращения: 4 сентября 2011. Архивировано 17 апреля 2013 года.
- ↑ Артиллерийский завод № 9. О заводе — Особое конструкторское бюро № 9. Дата обращения: 4 сентября 2011. Архивировано из оригинала 2 декабря 2012 года.
- 1 2 Военный паритет. Буксируемые гаубицы. Дата обращения: 4 сентября 2011. Архивировано 29 августа 2012 года.
- ↑ Омская выставка вооружений. 155-мм лёгкая гаубица М-389. Дата обращения: 4 сентября 2011. Архивировано из оригинала 19 сентября 2011 года.
Литература
- Широкорад А. Б. 152-мм гаубица 2А61 // Энциклопедия отечественной артиллерии / Под общ. ред. Тараса А. Е.. — Минск: Харвест, 2000. — С. 525—526. — 1156 с. — ISBN 985-433-703-0.
