АК-230
| АК-230 | |
|---|---|
 Артустановка AK-230 на патрульном корабле «Фала» | |
| История производства | |
| Разработано | ОКБ-43 (установка) и ОКБ-16 (зенитный автомат) |
| Страна производства |
 СССР |
| Годы производства | 1959 — 1984 |
| Производитель | «Туламашзавод» |
| Изготовлено, ед. | ок. 1450 |
| История службы | |
| Годы эксплуатации | 1959 — н.в. |
| Состояло на вооружении |
.svg.png){kind=small} СССР  Россия |
| Характеристики орудия | |
| Марка орудия | НН-30 с водяным охлаждением стволов |
| Калибр, мм | 30 |
| Длина ствола, мм/калибров | 1930/64,3 |
| Масса снаряда, кг | 0,354 ОФЗ |
| Начальная скорость снаряда, м/с |
1050 |
| Принцип заряжания | в 4-х каморный барабан |
| Скорострельность, выстрелов в минуту |
1050 (на ствол) |
| Характеристики артустановки | |
| Общая масса АУ, кг | 1974 |
| Радиус обметания по стволам, мм | 2060 |
| Угол подъёма ствола, ° | -12/+87 |
| Угол поворота, ° | 180 |
| Максимальная скорость вертикального наведения, °/с | 40 |
| Максимальная скорость горизонтального наведения, °/с | 55 |
| Максимальная дальность стрельбы, м | 6800 |
| Досягаемость по высоте, м | 4800 (по самоликвидатору) |
| Бронирование | 4 мм |
| Расчёт установки, чел. | 1 |
| Боекомплект на ствол | 500 |
 Медиафайлы на Викискладе | |
АК-230 — советская корабельная 30 мм автоматическая спаренная артиллерийская установка с двумя орудиями НН-30.
История разработки
Конструкция
Тактико-технические характеристики
Характеристики пушки НН-30 (Нудельман, Неменов)
Револьверная с четырёхкаморным барабаном
Калибр, мм: 30 (30 × 210B мм)
Скорострельность, выстрелов в минуту: 2 × 1000
Характеристики артустановки: Общая масса АУ, кг: 1900
Максимальная дальность стрельбы, м: 4738
Расчёт установки, чел.: 2 человек
Боеприпасы
| Патрон | ОФЗ | БТ |
|---|---|---|
| Индекс патрона | ОФ-83Д | БР-83 |
| Масса | ||
| Патрон | 1,13 кг | 1,12 кг |
| Снаряд | 0,354 кг | 0,360 кг |
| Масса ВВ | 39 г A-IX-2 | - |
| Масса порохового заряда | 190 г | 190 г |
| Давление в каморе | 3100 кг/см2 | |
| Дульная скорость | 1050 м/с | |

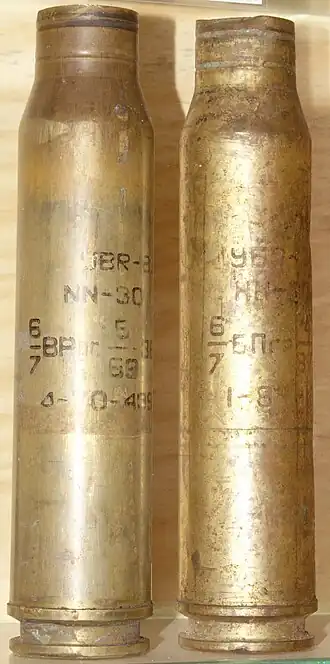

Патрон с электрокапсюльной втулкой, гильза латунная. Патроны этого типа также производятся в КНР, Румынии, Сербии и Индии. Снаряд БТ на дальности 1000 м пробивает броню толщиной 20 мм.
Основные пользователи АК-230
Корабли, оснащённые АК-230
Данная артиллерийская установка устанавливалась практически на всех кораблях, строившиеся в годы её производства. В их число входят Крейсера проекта 68-бис, Эскадренные миноносцы проекта 57-бис, Большие противолодочные корабли проекта 61, Сторожевые корабли проекта 1159, на различные пограничные корабли, на ракетные и торпедные катера, тральщики и десантные корабли. Сейчас большинство кораблей с этой установкой списаны и утилизированы.
Литература
- Бунеев И. И. и др. Морская артиллерия отечественного Военно-Морского Флота. — СПб.: Лель, 1995. — 104 с. — ISBN 5-86761-003-X.
