Logisim
| Logisim | |||
|---|---|---|---|
 | |||

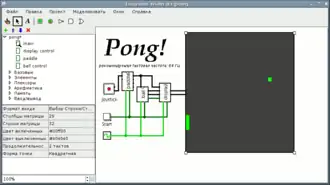

 Схема, запущенная в Logisim 2.5.1 | |||
| Тип | Моделирование цифровых электрических схем | ||
| Разработчик | Carl Burch | ||
| Написана на | Java | ||
| Операционные системы | Linux, Mac OS X, Microsoft Windows | ||
| Языки интерфейса | английский, немецкий, испанский, португальский, русский, греческий | ||
| Аппаратная платформа | Java Virtual Machine | ||
| Последняя версия | 2.7.1 (21 марта 2011 года) | ||
| |||
| |||
| Лицензия | GNU GPL | ||
| Сайт | cburch.com/logisim/ | ||
 Медиафайлы на Викискладе | |||
Logisim — инструмент, позволяющий разрабатывать и моделировать цифровые электрические схемы, используя графический интерфейс пользователя. Logisim — свободное программное обеспечение, выпущенное под GNU GPL; может запускаться на Microsoft Windows, Mac OS X, и Linux. Код полностью написан на Java с использованием библиотеки Swing для графического интерфейса пользователя. Основной разработчик, Carl Burch, работает над Logisim с его появления в 2001 году.
Программа чаще всего используется учащимися в курсе изучения информатики для разработки и экспериментов с цифровыми схемами при моделировании. Схемы разрабатываются в Logisim с помощью графического интерфейса, близкого к традиционному для программ для рисования, такой интерфейс встречается во многих других программах для моделирования схем. В отличие от большинства других программ такого назначения, сопоставимых с Logisim по сложности, Logisim позволяет пользователям редактировать схемы в процессе моделирования. Относительная простота интерфейса делает программу удобной для обзорных курсов[1]. Возможности разработки более сложных схем, такие как «подсхемы» и «пучки проводов», имеющиеся в Logisim, доступны в некоторых других графических инструментах с открытым исходным кодом.
Хотя пользователи могут разрабатывать даже полные реализации процессоров, используя Logisim, программа разработана в основном для образовательного использования. Профессионалы обычно разрабатывают такие масштабные схемы, используя языки описания аппаратуры, такие как Verilog или VHDL. Logisim не позволяет работать с аналоговыми компонентами.
Logisim распространяется с поддержкой русского интерфейса и полной документацией на русском языке.
Примечания
- ↑ Расширение кругозора для учёных (на английском). Дата обращения: 14 сентября 2010.
