Panzerbeobachtungswagen Panther
| Panzerbeobachtungswagen Panther | |
|---|---|
 | |
| Panzerbeobachtungswagen Panther | |
| Классификация | машина передовых артиллерийских наблюдателей |
| Боевая масса, т | 44,8 |
| Компоновочная схема | моторное отделение сзади, трансмиссионное спереди |
| Экипаж, чел. | 5 |
| История | |
| Годы производства | 1943 |
| Количество выпущенных, шт. | 1 |
| Основные операторы |
.svg.png){kind=small} |
| Размеры | |
| Длина корпуса, мм | 6866 |
| Ширина, мм | 3270 |
| Высота, мм | 2990 |
| Клиренс, мм | 540 |
| Бронирование | |
| Тип брони | стальная катаная поверхностно закалённая |
| Лоб корпуса (верх), мм/° | 80 / 55° |
| Лоб корпуса (низ), мм/° | 60 / 55° |
| Борт корпуса (верх), мм/° | 40 / 40° |
| Борт корпуса (низ), мм/° | 40 / 0° |
| Днище, мм | 16 |
| Крыша корпуса, мм | 16 |
| Лоб башни, мм/° | 100 / 12° |
| Борт башни, мм/° | 45 / 25° |
| Корма башни, мм/° | 45 / 25° |
| Крыша башни, мм/° | 16 / 85…90° |
| Вооружение | |
| Прицелы | KZF 2 |
| Пулемёты | 1 × 7,92-мм MG-34 |
| Подвижность | |
| Тип двигателя |
V-образный 12-цилиндровый карбюраторный жидкостного охлаждения |
| Мощность двигателя, л. с. | 700 |
| Скорость по шоссе, км/ч | 55 |
| Скорость по пересечённой местности, км/ч | 20 |
| Запас хода по шоссе, км | 200 |
| Запас хода по пересечённой местности, км | 100 |
| Удельная мощность, л. с./т | 15,6 |
| Тип подвески | индивидуальная торсионная |
| Удельное давление на грунт, кг/см2 | 0,86 |
| Преодолеваемый подъём, ° | 35 |
| Преодолеваемая стенка, м | 0,9 |
| Преодолеваемый ров, м | 2,45 |
| Преодолеваемый брод, м | 1,9 |
 Медиафайлы на Викискладе | |

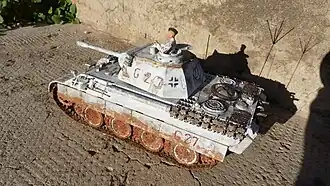

Panzerbeobachtungswagen Panther (Pz.Beob.Wg. Panther) — немецкая машина передовых артиллерийских наблюдателей на шасси танка «Пантера» периода Второй мировой войны. Создана фирмой «Рейнметалл» в 1942—1943 годах и предназначалась для замены машин аналогичного назначения на шасси более ранних танков. В июле—сентябре 1943 года один экземпляр линейного танка был переоборудован в Pz.Beob.Wg. Panther, однако в дальнейшем серийное производство машины так и не было развёрнуто, чтобы не снижать темпы производства «Пантер».
Описание конструкции
Переделка линейной «Пантеры» в машину передовых артиллерийских наблюдателей, разработанная фирмами Rheinmetall и Anschutz. Экипаж состоял из 4 человек: командира, артиллерийского наблюдателя, радиста и механика-водителя.
Броневой корпус и башня
Броневой корпус остался от линейной «Пантеры». Изменениям подверглась только башня танка
Вооружение
Пушечное вооружение отсутствовало. Вместо ствола орудия был установлен деревянный макет. Из вооружения в башне остался только пулемет MG 34.
Средства наблюдения и связи
Машина оснащалась дальномером, стереотрубой и другими многочисленными приборами наблюдения и в этом отношении представляла собой лучшую машину артиллерийских наблюдателей, сконструированную в ходе Второй Мировой войны.
Литература
T.Jentz, H. Doyle. Panzerbeobachtungswagen. Sd.Kfz.253 to Pz.Beob.Wg.Panther. — Boyds: Panzer Tracts, 2003. — 44 с. — (Panzer Tracts № 11-1). — ISBN 0-97084-079-9.
