БМ-14

БМ-14 (8У32)

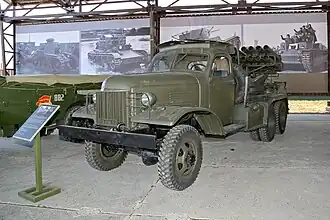

Блок БМ-14 на шасси ЗИС-151 в Музее отечественной военной истории
Блок БМ-14 на шасси ЗИС-151 в Музее отечественной военной истории
Классификация реактивная система залпового огня
Шасси ЗИС-151, ГАЗ-63
История
Страна-разработчик Союз Советских Социалистических Республик
Размеры
Масса без снарядов и расчета 7000 кг
Масса в боевом положении 8200 кг
Длина в походном положении 6920 мм
Ширина в походном положении 2300 мм
Высота в походном положении 2650 мм
Клиренс 260 мм
Вооружение
Калибр 140,3 мм
Длина ствола 1370 мм
Количество направляющих 16
Дальность стрельбы минимальная 1000 м
Дальность стрельбы максимальная 9800 м
Максимальный угол возвышения 50 °
Точность (рассеивание) 1/200 по дальности
1/90 боковое м
Перевод системы из походного положения в боевое не более 1,5—2 мин
Время залпа 7—10 с
Подвижность
Тип двигателя рядный
6-цилиндровый карбюраторный жидкостного охлаждения
Мощность двигателя 92 л. с.
Максимальная скорость по шоссе 60 км/ч
Колёсная формула 4 × 4
Логотип Викисклада Медиафайлы на Викискладе

БМ-14 (Индекс ГРАУ 8У32) — советская реактивная система залпового огня калибра 140 мм 1950-х годов.

Боевая машина была создана для замены мобильных систем РСЗО времён войны новыми, более совершенными системами с неоперёнными стабилизированными вращением турбореактивными снарядами. Ракетная часть системы, снаряд ТРС-140, разрабатывалась КБ-2 МСХМ с 1947 года и была принята на вооружение 25 ноября 1952 года, вместе с колёсной боевой машиной БМ-14 на шасси грузового автомобиля ЗИС-151, разработанной СКБ МОП.

Производство

БМ-14 серийно производилась и поступала на вооружение стрелковых дивизий Советской Армии ВС Союза ССР, а также в значительных количествах поставлялась на экспорт. Помимо базовой БМ-14, производившейся в нескольких вариантах, выпускалась версия БМ-14-17 с иным шасси и несколько отличающейся конструкцией пусковой установки, а 140-мм реактивные снаряды использовались также в буксируемой пусковой установке РПУ-14. Хотя с середины 1960-х годов в Советской Армии началась замена БМ-14 более современной РСЗО БМ-21 «Град», в ряде стран она всё ещё, по состоянию на 2010 год, остаётся на вооружении[1].

Модификации

  • БМ-14 (8У32) — базовая версия, на шасси ЗИС-151.
    • БМ-14М (2Б2) — вариант на шасси ЗИЛ-157
    • БМ-14ММ (2Б2Р) — вариант на шасси ЗИЛ-131
  • БМ-14-17 (8У36) — вариант на шасси ГАЗ-63/ГАЗ-63А, с иной конструкцией блока стволов с 17 направляющими
  • РПУ-14 — буксируемая реактивная пусковая установка

Также существует как минимум одна фотография модификации на базе БРДМ-2 с направляющими, установленными на месте башни. Однако точное место и время съемки неизвестны, вполне возможно данная переделка осуществлена одной из стран-эксплутантов.

Конструкция

Вооружение

Блок стволов БМ-14 имеет 16 направляющих, представляющих собой открытые с обоих концов гладкостенные трубы, калибром 140,3 мм и длиной 1370 мм для БМ-14/14М/14ММ или 1100 мм для БМ-14-17, на которых смонтированы контактные рычаги и передний и задний стопоры. Двухъярусный пакет направляющих размещается в сварной ферменной конструкции, состоящей из передней и задней обойм и поперечных труб. Ферма установлена на поворотной раме, вместе с механизмами наведения и пружинным уравновешивающим механизмом толкающего типа образующей поворотную часть установки. Углы наведения установки в вертикальной плоскости составляют от 0° до +50°, в горизонтальной — ±70° для БМ-14/14М/14ММ и ±100° для БМ-14-17; приводы наведения, червячный поворотный и винтовой подъёмный — ручные. Поворотная рама вращается на тумбе, опираясь на неё тремя вертикальными роликами и центрируясь шестью горизонтальными. Наведение установки осуществляется при помощи механического панорамного прицела с барабаном, снабжённого боковым уровнем, при помощи выносной катушки ведение огня может производиться с расстояния до 60 метров от установки[2].

Боеприпасы установки БМ-14[3]
Название снаряда Индекс ГРАУ Тип снаряда Длина снаряда, мм Масса снаряда, кг Масса ВВ, кг Дальность стрельбы максимальная/минимальная, м Год принятия на вооружение
М-14-ОФ ОФ-949 осколочно-фугасный 1086 39,60 4,20 9800 / 1000 1952
М-14Д Д-949 дымовой 1051 40,28 0,33 + 3,6 (белый фосфор) 10060 / 1000 1955
М-14 н/д химический 1050 39,60 2,14 (Р-35) 9800 / 1000 1955

Операторы

Операторы БМ-14 по состоянию на 2019 год

Современные

  •  Алжир — 48 установок БМ-14, по состоянию на 2024 год[4]
  •  Вьетнам — некоторое количество БМ-14, по состоянию на 2024 год,[4] было поставлено из СССР 100 установок в период с 1965 по 1966 годы[5]
  •  Египет — 32 установки БМ-14, по состоянию на 2024 год[4]
  •  Камбоджа — 20 установок БМ-14-16, по состоянию на 2024 год[4]
  • Республика Конго Конго — некоторое количество БМ-14, по состоянию на 2024 год[4]
  •  Куба — некоторое количество БМ-14, по состоянию на 2024 год,[4] всего было поставлено из СССР 30 установок в период с 1966 по 1967 годы[5]
  •  Россия — корабельные установки на артиллерийских катерах проекта 1204

Бывшие

  •  Албания — сняты с вооружения[5]
  •  Ангола — использовались во время Гражданской войны в Анголе[6]
  •  Афганистан — некоторое количество, по состоянию на 2010 год[7]
  •  Буркина-Фасо — сняты с вооружения[5]
  •  ГДР — сняты с вооружения[8][9]
  •  Йемен — 14 установок, по состоянию на 2010 год[10]
  •  Индонезия — 12 установок, по состоянию на 2010 год на вооружении Морской пехоты[11]
  •  Ирак — сняты с вооружения[5]
  •  Китай — 500 установок поставлены из СССР в период с 1955 по 1959 годы[5], сняты с вооружения[12]
  •  КНДР — 100 установок поставлены из СССР в период с 1965 по 1966 годы[5]
  •  Лаос — сняты с вооружения[5]
  •  Мадагаскар — сняты с вооружения[5]
  •  Монголия — сняты с вооружения[5]
  •  Польша — 50 установок поставлены из СССР в период с 1961 по 1962 годы[5], сняты с вооружения[13]. Производились самостоятельно под индексом WM-18[14]
  •  Сирия — некоторое количество БМ-14, по состоянию на 2019 год[15], было поставлено из СССР 200 установок в период с 1967 по 1969 годы[5]
  •  Сомали — сняты с вооружения[5]
  •  СССР — перешли на вооружение армий и флотов стран — республик бСССР
  •  Судан — 200 установок поставлены из СССР[5], сняты с вооружения
  •  Чехословакия — некоторое количество поставлено из СССР, после разделения страны на Чехию и Словакию, перешли в ВС Чехии[9]

Где можно увидеть
