Байкал-Ангара

Байкал-Ангара

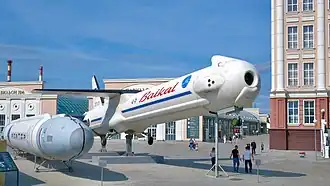

Полноразмерный макет в музейном комплексе УГМК в Верхней Пышме
Разработчик Государственный космический научно-производственный центр имени М. В. Хруничева и Молния
Страна происхождения
Двигатель РД-191
Логотип Викисклада Медиафайлы на Викискладе

«Байка́л» — проект многоразового ускорителя (МРУ) первой ступени ракеты-носителя Ангара. С 2019 года разработка продолжена в проекте Крыло-СВ.

МРУ разработан в ГКНПЦ им. Хруничева совместно с НПО «Молния»[1]. Основная идея проекта состоит в том, чтобы выполнивший задачу ракетный ускоритель, отделившись от носителя, автоматически возвращался к месту старта и приземлялся на самолётную взлётно-посадочную полосу как крылатый беспилотный летательный аппарат. Ускоритель может применяться как в составе РН семейства «Ангара» лёгкого, среднего и тяжёлого классов, так и в составе других ракетных комплексов[1].

Основные сведения

«Байкал» спроектирован в ОАО «НПО „Молния“» по заказу ГКНПЦ им. М. В. Хруничева. Олег Соколов, представитель центра имени Хруничева подчеркнул, что Байкал пользовался на авиакосмическом салоне «МАКС-2001» большим вниманием зарубежных специалистов:

Практически мы завершили переговоры о разработке подобной ступени для ракеты-носителя Ариан-5 Европейского космического агентства, ведем переговоры с американскими фирмами Боинг и Локхид. За рубежом изготовить многоразовую ступень-ускоритель для ракет до сих пор не смогли[2].

Он оснащён уникальной автоматической системой управления, обеспечивающей сопровождение полёта на всех этапах с момента старта в составе РН до посадки на аэродром, входящий в состав космодрома Плесецк. Первый вариант такой системы управления был отработан на орбитальном корабле «Буран». Несмотря на высокую скорость входа аппарата в атмосферу, отсутствует традиционное теплозащитное покрытие, что существенно снижает затраты на его эксплуатацию. Имеет минимальную стоимость изготовления и эксплуатации. Традиционная самолётная аэродинамическая схема многоразового ускорителя «Байкал» была признана наиболее эффективной по сумме показателей. При его проектировании максимально учитывался опыт разработки многоразовых авиационно-космических систем «Буран» и Многоцелевой авиационно-космической системы (МАКС)[3].

Варианты применения

Применение многоразового ускорителя ракетной ступени «Байкал» могло позволить:

  • полностью или частично ликвидировать зоны отчуждения в районах падения отработавших ступеней РН.
  • обеспечить всеазимутальность запуска для доставки полезных грузов на орбиты различного наклонения.
  • использовать изделие в качестве экспериментального аппарата для отработки новых технологий в интересах создания перспективных средств выведения.
  • снизить удельную стоимость выведения полезных нагрузок на орбиту на 25—50 %.

В зависимости от класса ракеты-носителя Ангара используется разное число многоразовых ускорителей[2]:

  • Легкий класс — один ускоритель
  • Средний класс — два ускорителя
  • Тяжелый класс — четыре ускорителя

При этом один и тот же экземпляр многоразового ускорителя мог быть использован в составе ракет-носителей разных классов.

Технические характеристики системы Байкал — Ангара

Характеристики многоразового ускорителя «Байкал»
c РН лёгкого класса		 Значение
Сухая масса 17,8 т
Масса при посадке 18 т
Длина 28,5 м
Высота 8,5 м
Размах поворотного крыла 17,1 м
Радиус возвращаемого полёта 410 км
Крейсерская скорость полёта 490 км/ч
Тип и тяга (зем./пуст.) ракетного двигателя ЖРД РД-191М (1 шт.), 196 тс / 212,6 тс
Допустимое количество полётных использований 10 (с доведением до 25)[4]
Тип и тяга двигателя для возвратного полёта ТРД, максимальная тяга 5 тс
Число Маха при разделении со II ст. 5,64
Крейсерский режим возвратного полёта:
дальность 384 км
скорость 490 км/ч
Посадочная скорость 280 км/ч
Пробег при посадке 1200 м
Характеристики семейства РН «Ангара-В»
с использованием МРУ «Байкал»		 модификации
РН А1-В А3-В А5-В А4-В
Стартовая масса, т 168,9 446 709 700
Число МРУ на первой ступени 1 2 4 4
Компоненты топлива:
первая ступень, масса, т О2 + РГ-1
109,7		 О2 + РГ-1 О2 + РГ-1 О2 + РГ-1
вторая ступень, масса, т АТ + НДМГ
32,2		 О2 + РГ-1 О2 + РГ-1 О2 + H2
Масса полезной нагрузки при запуске
с космодрома Плесецк:
на низкую орбиту, (Н = 200 км, i = 90°), т 1,9 9,3 18,4 22,0
на геопереходную орбиту, т — 1,0 4,4 5,66
на геостационарную орбиту, т — — 2,5 3,2
Масса топлива для возврата, т 2,9
