Водонапо́рная башня — сооружение в системе водоснабжения для регулирования напора и расхода воды в водопроводной сети, создания её запаса и выравнивания графика работы насосных станций.

Описание

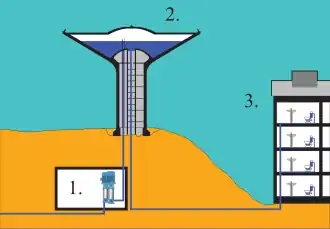

Водонапорная башня состоит из бака (резервуара) для воды, обычно цилиндрической формы, и опорной конструкции (ствола). Регулирующая роль водонапорной башни заключается в том, что в часы уменьшения водопотребления избыток воды, подаваемой насосной станцией, накапливается в водонапорной башне и расходуется из неё в часы увеличенного водопотребления. Высота водонапорной башни (расстояние от поверхности земли до низа бака) обычно не превышает 25 м, в редких случаях — 30 м; ёмкость бака — от нескольких десятков м³ (для малых водопроводов) до нескольких тысяч м³ (в больших городских и промышленных водопроводах). Опорные конструкции выполняются в основном из стали, железобетона, иногда из кирпича, баки — преимущественно из железобетона и стали. Водонапорные башни оборудуют трубами для подачи и отвода воды, переливными устройствами для предотвращения переполнения бака, а также системой замера уровня воды с телепередачей сигналов в диспетчерский пункт.

Башня Рожновского

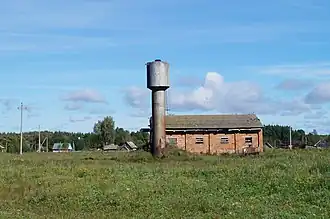

Водонапорная башня Рожновского — распространённый тип в сельской местности России.

Одной из наиболее распространённых систем водонапорных башен является «Башня Рожновского», которая предназначена для регулирования расхода и напора воды в водонапорной сети, создания её запаса и выравнивания графика работы насосных станций. Башня Рожновского состоит из: бака, водонапорной опоры, крышки бака с люком для осмотра. Внутри к стенкам бака приварены скобы льдоудерживателя, а также скобы для спуска обслуживающего персонала. Для подъёма на башню существует наружная лестница с предохранительным ограждением. Объём башни — от 10 до 150 м³. Чаще всего резервуар водонапорной башни изготавливается прямоугольной или округлой формы, соотношение между диаметром и высотой которого зависит от индивидуальных архитектурно-строительных и технологических параметров. Объём резервуара, как и высота опоры, определяется согласно результатам расчётов водораспределительной сети. Для предохранения запаса воды от загрязнения и замерзания резервуар башни окружён специальной защитой. Поступление воды в башню осуществляется при помощи насосов.

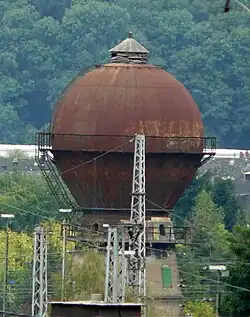

Многие водонапорные башни, расположенные на железнодорожных станциях и депо, первоначально снабжали водой ремонтные мастерские и водозаправочные колонки для паровозов, однако к 60-м годам XX века утратили своё значение в связи с переключением станций и депо на центральную систему водоснабжения.
