Дисдрометр (англ.disdrometer[1]) — прибор для анализа объёмного распределения микрочастиц в контролируемой среде. Основная область применения — метеорология, где используется для определения размеров, скорости и количества дождевых капель. Некоторые дисдрометры могут отличать дождевые капли, снежную крупу и град.
Готовый к работе ударный дисдрометр
Основные типы дисдрометров:
Дисдрометры ударного типа — принцип работы основан на замере кинетической энергии капель дождя, падающих на ударный датчик. Величина ударного импульса, возникающего при ударе капли о горизонтальную чувствительную площадку, преобразуется в электрический импульс и обрабатывается микропроцессорным блоком. Одним из недостатков ударных дисдрометров является инерционность чувствительного элемента и трудность при измерении мелких капель, что приводит к возникновению интервалов времени, когда система утрачивает чувствительность после удара капли. Как следствие, возможен пропуск отдельных капель.
Цифровые дисдрометры — используют в качестве чувствительного элемента струнные датчики. Струнный датчик представляет собой набор тонких проволочек, натянутых параллельно друг другу, при этом чётные и нечётные струны имеют противоположный электрический потенциал. Такое решение позволяет регистрировать размер капли путём подсчёта числа короткозамкнутых струн и занесения этого числа в выходной регистр электронного счётчика импульсов для последующей цифровой обработки. Основным достоинством такого устройства является простота конструкции датчика, но простота одновременно ограничивает возможность регистрации капель малого размера и не даёт возможности учёта деформаций капель.

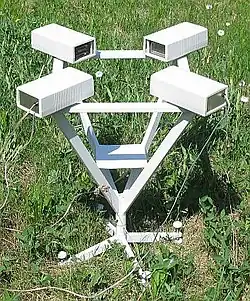

Дисдрометр ударного типа: вертикальный цилиндр — ударный датчик, подключённый к блоку обработки данныхОптические дисдрометры — для анализа в качестве источника излучения используют лазерные диоды или другие источники излучения. В качестве приемников — светочувствительные элементы. Это позволяет замерять количество и размер капель, пролетевших между датчиками, а в случае снега — даже конфигурацию отдельных снежинок. Некоторые оптические приборы (2D-видеодисдрометры) могут записывать и обрабатывать видеоданные о гидрометеорах, пролетающих в зоне действия датчиков
↑ В английском языке слово произошло от англ.distribution — распределение и др.-греч.μετρέω — измеряю, поэтому более правильным названием прибора является англ.distrometer (дистрометр). Но в английском языке из-за большей благозвучности прижилось название англ.disdrometer и в русский язык заимствовано в таком виде. (Michael Schönhuber, Günter Lammer, Walter L. Randeu.Chapter 1, §1.2. About distrometer types//Precipitation: advances in measurement, estimation, and prediction/Ed. by Silas Michaelides.— Berlin Heidelberg: Springer-Verlag, 2008.— P.4.— 540p.— ISBN 978-3-540-77654-3.)
