Индустар

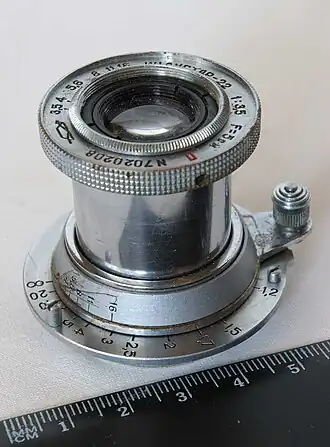

Один из первых серийных советских объективов «Индустар-22» в складной оправе для фотоаппарата «ФЭД»

«Индуста́р» — торговая марка объективов анастигматов, выпускавшихся в СССР с начала 1930-х годов в разнообразных конструктивных исполнениях и с различными оптическими параметрами. Общей чертой всех «Индустаров» была принципиальная оптическая схема Zeiss Tessar[1][2], патентные права на которую истекли в конце 1920-х годов[3]. Все объективы этого типа состоят из трех компонентов, последний из которых, в отличие от триплета, представляет собой две склеенные линзы[4]. Большая часть «Индустаров» относится к группе нормальных, и использовалась в качестве штатных в большинстве советских фотоаппаратов, а также в фотоувеличителях, кинокамерах, аэрофотоаппаратах и другом оборудовании.

Название образовано от корня слова «индустрия», так как объективы появились в первой пятилетке эпохи индустриализации. Впервые в СССР эти объективы появились как результат копирования фотоаппарата Leica II с маркировкой «ФЭД», и в дальнейшем получили собственное название[5]. Ниже приводится неполный перечень фотографических объективов «Индустар» и их характеристики.

Объективы «Индустар»

Объективы семейства «Индустар»
Оптическая схема, использованная в объективах «Индустар»[1]
Объектив «Индустар-23» фотоаппарата «Москва»
«Индустар-50-2» в оправе для фотоаппаратов «Зенит»
«Индустар-50У» в оправе для фотоувеличителей
«Индустар» 5,6/30

Точные значения фокусных расстояний не всегда совпадают с указанными на оправе округлёнными цифрами и приводятся из каталога разработчика объективов ГОИ им. Вавилова[6].

Объективы «Индустар»[7]
МодельФорматФокусное расстояниеСветосилаУгловое поле
Индустар 2,5/50[* 1]24×36 мм52 ммƒ/2,545°
Индустар 5,6/30[* 2]18×24 мм30 ммƒ/5,653°~
Индустар-290×120 мм135 ммƒ/4,555°
Индустар-3180×180 мм300 ммƒ/4,546°~
Индустар-4[8]130×180 мм210 ммƒ/4,556°
Индустар-6[* 3]60×60 мм75 ммƒ/3,555°
Индустар-7[* 4]65×90 мм105 ммƒ/3,555°
Индустар-10[* 5]24×36 мм50 ммƒ/3,545°
Индустар-11[* 6]300×400 мм300~1200 ммƒ/9,023~80°~
Индустар-13[8]180×240 мм300 ммƒ/4,553°
Индустар-17[11][8][* 7]180×240 мм476 ммƒ/5,035°
Индустар-20180×240 мм300 ммƒ/4,553°~
Индустар-2224×36 мм51,39 ммƒ/3,546°
Индустар-23[* 8]60×90 мм110 ммƒ/4,553°
Индустар-2460×90 мм108,25 ммƒ/3,552°
Индустар-24М[* 9]24×36 мм108,25 ммƒ/3,523°
Индустар-26[* 10]24×36 мм52 ммƒ/2,845°
Индустар-27[18]60×90 мм113 ммƒ/3,551°
Индустар-28[18]24×36 мм50 ммƒ/3,546°
Индустар-2960×60 мм82,2 ммƒ/2,855°
Индустар-3020 ммƒ/3,553°
Индустар-3324×36 мм80 ммƒ/2,830°
Индустар-3690×120 мм150 ммƒ/4,555°
Индустар-37180×240 мм302,35 ммƒ/4,553°
Индустар-38[* 11]14×21 мм28 ммƒ/2,849°
Индустар-4724×36 мм52 ммƒ/3,546°
Индустар-4822,5 ммƒ/3,044°
Индустар-49[* 12]24×36 мм25 ммƒ/3,582°
Индустар-50[* 13]24×36 мм52,48 ммƒ/3,545°
Индустар-51[* 14]130×180 мм210,46 ммƒ/4,556°
Индустар-52[* 15]300×300 мм500 ммƒ/5,044°
Индустар-55У[* 16]90×120 мм140 ммƒ/4,556°~
Индустар-5660×60 мм110 ммƒ/2,842°
Индустар-5724×36 мм50 ммƒ/3,545°
Индустар-58[* 17]60×60 мм74,92 ммƒ/3,555°
Индустар-6014×21 мм35 ммƒ/2,840°
Индустар-6124×36 мм52,42 ммƒ/2,846°
Индустар-6224×36 мм50 ммƒ/3,545°
Индустар-6324×36 мм45 ммƒ/2,850°
Индустар-6514×21 мм28 ммƒ/2,848,5°
Индустар-6918×24 мм27,58 ммƒ/2,856°
Индустар-7024×36 мм50 ммƒ/2,848°
Индустар-7124×36 мм47 ммƒ/2,849,4°
Индустар-7324×36 мм41,44 ммƒ/2,856°
Индустар-7518×24 мм30 ммƒ/2,852°
Индустар-77[* 18]73×96 мм120 ммƒ/4,853°
Индустар-8124×36 мм38 ммƒ/2,860°
Индустар-85[* 19]80×80 мм113,5 ммƒ/8,054°~
Индустар-87[* 20]13×17 мм25 ммƒ/5,646°
Индустар-90У60×60 мм75 ммƒ/4,557°~
Индустар-9224×36 мм38 ммƒ/2,860°
Индустар-9524×36 мм38 ммƒ/2,860°
Индустар-96У24×36 мм50 ммƒ/3,547°~
Индустар-100У60×90 мм110 ммƒ/4,052°~
Индустар-10418×24 мм28 ммƒ/2,856°
Индустар-105У24×36 мм50 ммƒ/4,047°~
Индустар-А[* 21][8]300×300 мм500 ммƒ/5,046°
Индустар-А2[11]300×300 мм500 ммƒ/5,044°
Индустар-А13[27]180×180 мм297 ммƒ/4,546°
Индустар-Е-С[11]180×180 мм213,8 ммƒ/5,561°
Индустар-ЗИК24×36 мм40 ммƒ/8,057°~
Индустар-М13×17 мм23 ммƒ/3,550°
УФ-Индустар[27]130×180 мм210 ммƒ/4,555°

Индустар-22

«Индустар-22» на зеркальном фотоаппарате «Зенит»

Штатный объектив с просветлением. Снабжён ирисовой диафрагмой. Выпускался в складной и жёсткой оправе. Копия объектива Leitz Elmar для фотоаппарата Leica II[28].

Предназначался для дальномерных фотоаппаратов «Зоркий», а с индексом «У» — для фотоувеличителей. Позднее в более короткой оправе использовался в качестве штатного для первых «Зенитов» — «Зенит» и «Зенит-С».

В конце 1950-х годов был пересчитан и заменён на более качественный «Индустар-50».

  • Особенность конструкции — несмотря на то, что на фотоаппаратах «ФЭД» и «Зоркий» применялось одинаковое крепление объектива с рабочим отрезком 28,8 мм — складной объектив «Индустар-22» трудно установить на камеры «ФЭД-2,-3,-4,-5». У тубусного «Индустара-22» имеется кнопка, фиксирующая шкалу расстояний на «бесконечности». Расстояние между посадочной плоскостью объектива и корпусом у «Зорких» немного больше, чем у «ФЭДов», на аппаратах «ФЭД» эта кнопка иногда касается корпуса и не позволяет полностью вворачивать объектив.

Индустар-50

Основной объектив фотоаппаратов «Зоркий», «Зенит», «Кристалл», выпускавшийся в качестве замены устаревшему «Индустар-22»[15]. Самой известной и массовой версией с маркировкой «Индустар-50-2» комплектовались фотоаппараты «Зенит» с резьбой М42 и без привода нажимной диафрагмы. В более дорогих комплектациях альтернативой «Индустару» был более светосильный «Гелиос-44-2».

Объектив «Индустар-50» в разных исполнениях: для фотоувеличителей; с выдвижной оправой; в жёсткой оправе для дальномерных (в центре) и зеркальных фотоаппаратов с резьбой М39×1; вариант «Индустар-50-2» с резьбой М42×1

Для дальномерных камер выпускался в двух вариантах — в складной оправе, аналогичной «Индустару-22», и жёсткой, унифицированной с объективами для зеркальных аппаратов «Зенит». У дальномерного «Индустара-50» легко отворачивалось удлинительное кольцо и толкатель дальномера, после чего объектив мог быть установлен на фотоаппараты «Зенит» с креплением M39×1. Объектив рассчитан в 1953 году Михаилом Мальцевым[29].

Выпускался также на Лыткаринском (ЛЗОС) и Казанском (КОМЗ) оптико-механических заводах.

Модификации:

  • «Индустар-50У» (И-50У) — вариант для фотоувеличителей, выпускался ЛЗОС и ФОЗ (Феодосийским оптическим заводом)
  • «Индустар-50-2» — вариант с креплением М42×1 для зеркальных малоформатных фотоаппаратов.
  • «Индустар-50С», «Индустар-50МТ» — варианты в специальной оправе, позволяющей снимать через эндоскоп. Предназначались для фотоаппаратов «Зенит-МТ», «Зенит-МТ1» соответственно. Относительное отверстие 1:7.

Индустар-61

Объектив «Индустар-61 Л/З-МС». Буквы в названии обозначают: «Л» — лантановый; «З» — для зеркальных фотоаппаратов; «МС» — многослойное ахроматическое просветление
Объектив «Индустар-61 Л/Д» с лантановыми стеклами для дальномерных фотоаппаратов

Просветлённый объектив средней светосилы с лантановыми стёклами[30]. Расчёт выполнен известными советскими оптиками академиком Г. Слюсаревым и В. Соколовой в соответствии с тенденциями использования новейших сортов оптического стекла с редкоземельными элементами[31]. В обеих положительных линзах применён лантановый сверхтяжёлый крон «СТК-6»[32]. Такое стекло обладает высоким показателем преломления, позволяя получать ту же оптическую силу при меньшей кривизне поверхностей и, как следствие — сниженных аберрациях[33].

По сравнению с более ранними «Индустарами» с очень быстрым падением разрешения к краям кадра, новый объектив обеспечивает более равномерную резкость по полю[30]. Выпускался в разных оправах для разных типов малоформатной фотоаппаратуры. На оправах различных версий фокусное расстояние могло обозначаться, как 50, 52, 53 и 55 мм, хотя его точное значение составляет 52,42 мм[34].

Четырёхлинзовый «Индустар-61» имеет почти ту же разрешающую способность, что и шестилинзовый «Гелиос-81». Использовался как штатный для «ФЭДов» и сменный для «Зенитов». Обозначение «Д» означает исполнение для дальномерных камер, а «З» — для зеркальных. В зеркальной версии оправа могла сильно выдвигаться, позволяя вести макросъемку на дистанции до 0,3 метра без удлинительных колец[35]. За отличную резкость и высокий контраст во многих случаях фотографы предпочитали «Индустар-61 Л/З» штатному «Гелиос-44».

В СССР выпускался на трёх заводах. На Харьковском заводе ФЭД производились модификации:

На КМЗ в малых количествах производились модификации:

На ЛЗОС производились модификации:

Индустар-69

«Индустар-69» и фотоаппарат «Чайка-2»
«Индустар-69» на Sony A6500

«Индустар-69» 2.8/28 — штатный объектив от шкальных фотоаппаратов «Чайка», «Чайка-2», «Чайка-3». Предназначен для размера кадра 18x24 мм, на полнокадровых фотоаппаратах имеет значительное виньетирование на периферии кадра.[36]

Характеристики:[36]

  • Фокусное расстояние — 28 мм.
  • Пределы диафрагмирования — f/2.8—16.
  • Вес — 55 г.
  • Длина — 19 мм.
  • Количество лепестков диафрагмы — 5.
  • Минимальная дистанция фокусировки — 0,8 м.
  • Оптическая схема — 4 элемента в 3 группах.
  • Крепление — несменный на «Чайка-1», резьба М39/27,5 на «Чайка-2», «Чайка-3».

Объектив «Индустар-69» может использоваться на современных беззеркальных фотоаппаратах с матрицей размером не более APS-C с помощью переходника M39×1/28,8 на соответствующий байонет.[37][36] Из-за нестандартного рабочего отрезка объектива Индустар-69 (27,5 мм против 28,8 мм) при этом теряется возможность фокусировки на бесконечность, что решается путём доработки механики объектива в домашних условиях.[38]

См. также

Примечания

  1. ↑ Светосильный объектив, серийно не выпускался
  2. ↑ Этим несменным объективом комплектовались копировальные полуформатные установки C-64 «Ель» (Ёлка/Ёлочка), "Наклон-68", "Непер" для съёмки микрофильмов
  3. ↑ Основной объектив зеркального фотоаппарата «Нева» и дальномерного «Вымпел»[9]
  4. ↑ Кроме фотоаппаратов «Турист» и «Репортёр» устанавливался в фотопулемёт «СЛП»
  5. ↑ До войны выпускался под названием «ФЭД» для фотоаппаратов «ФЭД» и «Спорт»
  6. ↑ (Позднее «Индустар-11М» и «Индустар-11МС». Набор репродукционных объективов с фокусными расстояниями 150, 300, 360, 450, 600, 750, 900 и 1200 мм[10]
  7. ↑ Устанавливался в аэрофотоаппаратах «АФА-1», «АФА-3с/50», «НАФА-3с/50», «АФА-30»[12]
  8. ↑ Кроме основной версии для аэрофотосъёмки небольшими партиями выпускались варианты «Индустар 23-2» для малоформатных фотоаппаратов «Зенит» и «Индустар-23У» для фотоувеличителей[13][14]. С межлинзовым затвором устанавливался на фотоаппарат «Москва-1»[15]
  9. ↑ Под названием «Индустар-24М» выпускался в качестве портретного для малоформатных «Зенитов»[16]
  10. ↑ Под названием «Индустар-26М» выпускался вариант для фотоувеличителей[17]
  11. ↑ Штатный объектив для камеры "Компакта", которая серийно не выпускалась
  12. ↑ Разработан как макрообъектив для первых «Зенитов», но серийно не выпускался[19]
  13. ↑ Выпускался для малоформатных фотоаппаратов в жёсткой и выдвижной оправах, а также для 16-мм кинокамер. Названием «Индустар-50У» маркировался вариант для фотоувеличителей[17]
  14. ↑ Выпускался также вариант «Индустар-51Д» в оправе для 35-мм кинокамер[20]
  15. ↑ Объектив для аэрофотосъёмки[21][22]
  16. ↑ Входил в комплект фотоувеличителя «Беларусь-2»[23]
  17. ↑ Жёстковстроенный объектив фотоаппарата «Искра». Выпускался также вариант «Индустар-58У» для репродукционной установки фотоувеличителя «Беларусь-2»[24][23]
  18. ↑ Несменный объектив для фотоаппарата «Фотон» одноступенного процесса
  19. ↑ Несменный объектив фотоаппарата «Фотон Супер-1» для моментальных фотокомплектов стандарта Polaroid SX-70[25]
  20. ↑ Для опытного фотоаппарата ЛОМО «Космик-117» под плёнку типа 110
  21. ↑ Объектив для аэрофотосъёмки[26]
