К-9 (авиационная ракета)

K-9/Р-38
Код НАТО: AA-4 Awl

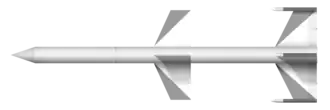

Иллюстрация К-9.
Тип	УРВВ малой дальности
Статус	опытные образцы
Разработчик	ОКБ-134 (1958) С 1959: ОКБ-155
Главный конструктор	И. И. Торопов (1958) С 1959: В. Г. Кореньков
Годы разработки	1958-1961
Начало испытаний	1961
Принятие на вооружение	не принималась
Производитель
Годы производства	1961
Единиц произведено	26
Модификации	К-9-155
Основные технические характеристики
Дальность пуска: 9 км Система наведения: полуактивная радиолокационная Боевая часть: 27 кг
↓Все технические характеристики
Медиафайлы на Викискладе

К-9 (серийный индекс — Р-38, по классификации МО США и НАТО — AA-4 Awl) — советская опытная управляемая ракета класса «воздух-воздух» с полуактивной радиолокационной ГСН для истребителя-перехватчика Е-152, экспериментального высокоскоростного двухдвигательного самолёта ОКБ А. И. Микояна (ОКБ-155), предшественника МиГ-25. Разрабатывалась и испытывалась в конце 1950-х — начале 1960-х годов, на вооружение не принималась, серийно не производилась.

Прототип К-9 демонстрировался на авиавыставке в Тушино в 1961 году одновременно с носителем Е-152. ^[1]

• Масса: 245 кг
• Длина: 4,5 м
• Диаметр: 250 мм
• Размах крыла: 1,6 м
• Скорость полёта: 1400 м/с
• Дальность полёта: 9 км
• Двигатель: однокамерный двухрежимный РДТТ ПРД-56
  • Масса РДТТ — 103 кг
  • Тяга:
    • стартовый режим — 5500 кгс
    • крейсерский режим — 2500-3000 кгс
• Система наведения: всеракурсная ПАРЛ ГСН импульсного действия ЦР-1 + автопилот АПЦ-18
  • Масса ГСН — 15 кг
• Боевая часть: осколочно-фугасная
  • Масса БЧ — 27 кг
• Взрыватель: импульсный радиовзрыватель ЦРВ-1
• Точность: до 55 %
• Носители: Е-150, Е-152

• Gordon Yefim. Soviet/Russian Aircraft Weapons. Since World War Two. — Hinkley, England: Midland Publishing, 2004. — 207 p. — ISBN 1-85780-188-1.

• К-9/К-9-155 (изделие 90, 91, 92, 93)  (рус.). Авиационная энциклопедия «Уголок неба». Дата обращения: 12 мая 2012.
