Сетевое оборудование Siemens
Для создания сетевых конфигураций, использующих обмен данными между промышленными компьютерами, программируемыми контроллерами, системами человеко-машинного интерфейса а также для подключения к контроллерам удаленного оборудования (датчиков и исполнительных устройств) по технологии Industrial Ethernet, AS-i и т.д. Siemens классами выпускает специальное сетевое оборудование.
Используется различная среда передачи сигнала (витая пара и оптическое волокно).
Выпускаются специальные модели, для повышения надёжности сети, сконструированные для дублирования модулей (функции управления резервированием англ. Redundancy Manager, RM). Время реконфигурирования сети не превышает 0,3 с. В случае обнаружения ошибок в работе сети модуль способен отправлять сообщения об ошибках в систему контроля состояния сети или по заданному адресу электронной почты.
Коммутаторы
ESM
(англ. Electrical Switch Module) — доступное решение для построения коммутируемых сетей Industrial Ethernet со скоростью передачи 100 Мбит/с.
ELS
(англ. Electrical Lean Switch) — предназначены для построения магистральных и звездообразных конфигураций сети Industrial Ethernet 10/100 Мбит/с с электрическими каналами связи (стандартным FC (англ. Fast Connect) Industrial Ethernet кабелем (категория 5) 2x2 с использованием метода прокалывания изоляции).
| Наименование | ELS TP40/ELS TP40M | ELS TP80 |
|---|---|---|
| Скорость передачи данных | ||
| Подключение блока питания =24 | ||
| Напряжение питания | ||
| Потребляемый ток | ||
| Потребляемая мощность при =24 В | ||
| Интерфейсы | ||
| подключения станций Industrial Ethernet | 2 гнезда RJ45 (10/100 Мбит/с, ТР) | 8 гнезд RJ45 (10/100 Мбит/с, ТР) |
| подключения IE FC TP кабеля | 2 контакта с подключением жил методом прокалывания изоляции (10/100 Мбит/с) | |
| Длина TP линии связи | ||
| 0…100 м, стандартный IE FC TP кабель; | 0…100 м, стандартный IE FC TP кабель; | |
| 0…85 м, морской/гибкий IE TP FC кабель через IE FC RJ45 соединитель; | 0…90 м, стандартный IE FC TP кабель TP корд длиной 10 м; | |
| 0…90 м, стандартный IE FC TP кабель + TP корд длиной 10 м; | 0…75 м, морской/гибкий IE FC TP кабель TP корд длиной 10 м. | |
| 0…75 м, морской/гибкий IE FC TP кабель + TP корд длиной 10 м. | ||
| Диапазон температур: | ||
| рабочий | ||
| хранения и транспортировки | ||
| Относительная влажность во время работы | ||
| Конструкция: | ||
| габариты в мм | ||
| масса | ||
| Монтаж | ||
| Степень защиты | ||
| Одобрения: | ||
| уровень генерирования радиопомех | ||
| стойкость к шумам | ||
| UL | ||
| CSA | ||
| FM | ||
| C-Tick | ||
| CE | ||
Преобразователи интерфейсов
OLM

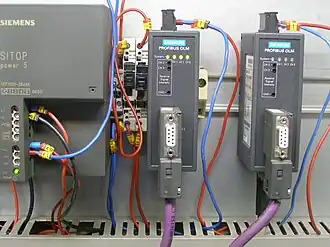

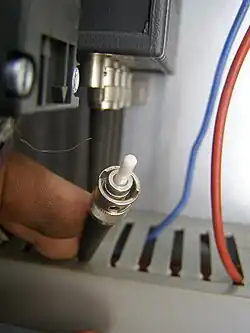

англ. Optical Link Module, OLM — преобразователи интерфейсов сетевых полевых шин PROFIBUS из электрических (уровень RS-485) в оптические и наоборот[1].
Примечания
- ↑ Operating Instructions SIMATIC NET PROFIBUS Optical Link Module OLM (недоступная ссылка) (англ.)
