20 cm leichter Ladungswerfer

20 cm leichter Ladungswerfer
Тип	миномёт штокового типа
Страна	Нацистская Германия
История службы
Годы эксплуатации	1940–45
На вооружении
Войны и конфликты	Вторая мировая война
История производства
Конструктор	Rheinmetall
Производитель	Rheinmetall
Характеристики
Масса, кг	93 кг
Длина ствола, мм	54 см
Снаряд	21,27 кг
Калибр, мм	90 мм (диаметр втулки)
Угол возвышения	45° to 80°
Угол поворота	5°
Максимальная дальность, м	700
Прицел	dial
Диаметр, мм	20 см
Взрывчатое вещество	аммотол
Масса взрывчатого вещества, кг	6,8 кг

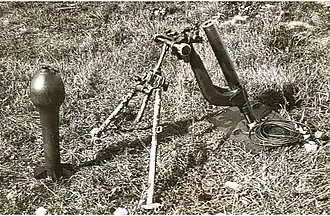

20 cm leichter Ladungswerfer (20 cm leLdgW) — немецкий миномёт штокового типа Второй мировой войны, используемый главным образом для разрушения фортификационных сооружений или ДОТов. Он использовал три типа боеприпасов: 21-килограммовую фугасную мину калибра 200-мм, дымовую мину Wurmgranate 40 Nb и специализированный снаряд Harpunengeschoss — тяжёлый «гарпун» с длинной верёвкой, используемой для создания прохода на минном поле или для удаления колючей проволоки. Миномёт был основан на осмыслении опыта «окопной войны» характерной для западного фронта времен Первой Мировой войны. В миномёте такой конструкции надкалиберная мина надевалась на ствол миномёта и метательный заряд располагался в верхней части патрубка мины и воспламенялся, когда снаряд проскальзывал достаточно далеко вниз по втулке, чтобы замкнуть цепь. Всего было выпущено 158 миномётов. Начиная с 1942 года оружие постепенно выводилось из эксплуатации, но до окончания войны оно оставалось в снаряжении армейских подразделений.
