M141 (гранатомёт)
| M141 BDM | |
|---|---|

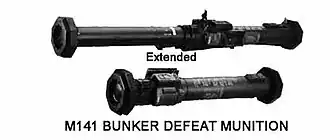

 M141 BDM (SMAW-D) в сложенном и разложенным положениях | |
| Страна |
 США |
| История службы | |
| Годы эксплуатации | 1999–настоящее время |
| На вооружении | См. Операторы |
| Войны и конфликты |
Война в Афганистане Война в Ираке Российско-украинская война |
| История производства | |
| Конструктор | McDonnell-Douglas |
| Производитель | Talley Defense Systems (Nammo Defense Systems) |
| Стоимость экземпляра |
$17500 (боевая версия) |
| Характеристики | |
| Масса, кг | 7,1 кг |
| Длина, мм |
812 мм |
| Калибр, мм | 83.5 мм |
| Начальная скорость пули, м/с |
217 м/с |
| Прицельная дальность, м |
Рекомендуемая 15 – 300 м |
| Максимальная дальность, м |
2000 м |
| Взрывчатое вещество | Пластичная взрывчатка А3 |
| Масса взрывчатого вещества, кг | 1 кг |
| Бронепробиваемость, мм |
20 мм стали |
 Медиафайлы на Викискладе | |
M141 Bunker Defeat Munition (BDM) — это одноразовый однозарядный ручной гранатомёт, предназначенный для поражения прочных укреплений. Это модификация гранатомёта Mk 153 SMAW Корпуса морской пехоты США, которое также называется SMAW-D (где «D» означает «одноразовое»). Он был разработан, чтобы заполнить пробел в вооружении армии Соединенных Штатов, предназначенном для уничтожения бункеров.
Конструкция
SMAW-D работает по принципу, согласно которому отдача, создаваемая при запуске ракеты, противодействует «обратному выбросу» газов, выпущенных из задней части оружия. Это делает SMAW-D по своей природе опасным, особенно в тесных городских районах, как и всё оружие этой конструкции.
M141 имеет два положения: транспортное, в котором пусковая труба имеет длину в 810 мм, и боевое, в котором пусковая труба выдвигается на полную длину.
Боеголовка кумулятивно-осколочно-фугасная, как и у SMAW. Боеприпас эффективен против каменных и бетонных бункеров, а также легкобронированной техники. Снаряд может пробивать до 200 мм бетона, 300 мм кирпича, или 2,1 м мешков с песком.
Боеголовка активируется с помощью переключателя в носовой части, который может различать твердые и мягкие цели. На мягких целях, таких как мешки с песком, детонация задерживается до тех пор, пока снаряд не погрузится в цель, производя разрушительный эффект. На твердых целях детонация происходит сразу при контакте.
История службы
Участники конференции по Закону об ассигнованиях на национальную оборону на 1994 финансовый год согласились с тем, что BDM армии США и штурмовое оружие малой дальности (SRAW) корпуса морской пехоты слишком похожи, чтобы оправдать отдельные долгосрочные проекты, и что армия должна преследовать промежуточные цели программы BDM. Конгресс ограничил закупку BDM до 6000 единиц.
Два кандидата были оценены для участия в армейской программе BDM. Кандидат от McDonnell Douglas (позже Talley Defense Systems) использовал ту же боеголовку, что и SMAW корпуса морской пехоты, но с ракетным двигателем с более коротким временем горения. Кандидат, разработанный шведской FFV для Alliant Techsystems (позже Honeywell), заменил стандартную фугасную противотанковую (HEAT) боеголовку M136 AT4 на ту же боеголовку двойного назначения, которая используется в SMAW.[1]
FFV обозначил версию AT4 для уничтожения бункеров как FFV AT8. В 1996 году был выбран кандидат Макдоннелл-Дуглас. Армия США сделала уникальный шаг, заказав одну партию из 1500, а затем вторую партию из 4500, которые были помещены на хранение на случай непредвиденных обстоятельств для ускоренной выдачи боевым подразделениям.[1] SMAW-D был доставлен в армию в 1999 г.[2]
В кадрах новостей CNN показано, как рейнджеры армии США стреляют из M141 по различным укрепленным пещерам во время операций Тора-Бора против афганских талибов и «Аль-Каиды». Репортеры CNN ошибочно принимали их за снаряды M136 AT4.[3]
Некоторое количество M141 было отправлено США украинским вооруженным силам до начала войны на Украине в феврале 2022 года.[4] С тех пор гранатомёт применялся против российской техники.[5]
Операторы
Современные
Израиль: 1800 SMAW-D поставлены ЦАХАЛ из запасов ВС США для содействия в проведении Операции «Железные мечи» в 2023 году. Получили обозначение 84mm Yated.- США: состоит на вооружении Сухопутных войск США как Rocket and Launcher, 83mm HEDP Bunker Defeat Munition (BDM), M141 (SMAW-D)[6].
Украина: M141 были переданы во время Российко-украинского кризиса 2021—2022 годов[7]. Официально состоит на вооружении как Реактивний термобаричний 83мм гранатомет (вогнемет) M141 Bunker Defeat Munition (SMAW-D)[8].
Галерея
Украинские солдаты тренируются с M141 в январе 2022 г.
Украинские солдаты тренируются с M141 в январе 2022 г.
