M224

М224
Тип миномёт
Страна  США
История службы
Годы эксплуатации с 1978
На вооружении Соединённые Штаты Америки Армия,
КМП
Войны и конфликты Война в Персидском заливе,
Война в Афганистане,
Иракская война
История производства
Конструктор Уотервлитский арсенал
Разработан 1973
Всего выпущено > 2 300
Варианты M224A1
Характеристики
Масса, кг стандартный версия — 21,2
облегчённая версия — 8,2
Длина ствола, мм 1 020
Экипаж (расчёт), чел. 3—4
Калибр, мм 60
Противооткатное устройство амортизаторы и опорная плита
Угол возвышения +45..+85 (с плитой M8 не ограничены)
Угол поворота -14..+14 (с плитой M8 не ограничены)
Скорострельность,
выстрелов/мин		 нормальная: 8—20
максимальная: 30
Начальная скорость
снаряда, м/с		 51—244
Прицельная дальность, м c плитой М7: 70—3 490
с плитой М8: 70—1 340
Прицел М64, M67 (М224А1)
Логотип Викисклада Медиафайлы на Викискладе

LWCMS (аббр. от Lightweight Company Mortar System, с англ. — «лёгкая ротная миномётная система»[1], офиц. Lightweight Company Mortar, 60mm, M224) — американский 60-мм ротный миномёт.

Разрабатывался с начала 1970-х гг. В 1977 г. был принят на вооружение американскими пехотными и воздушно-десантными подразделениями. Представляет собой гладкоствольную жёсткую систему, заряжание производится с передней части ствола.

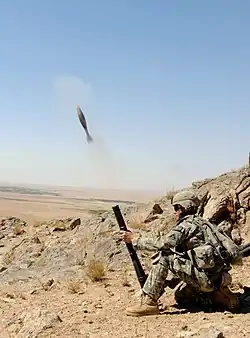

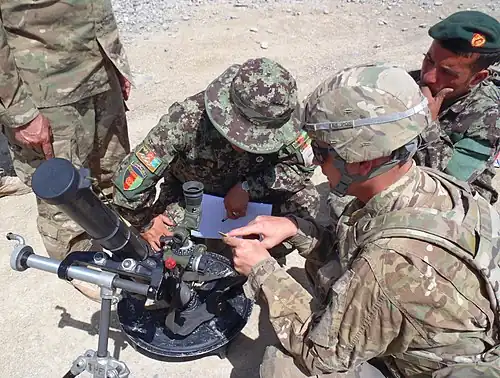

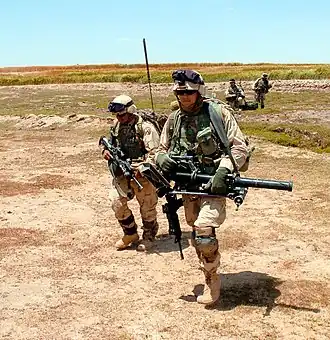

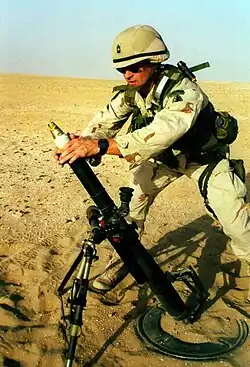

Ствол весит 6,5 кг, сошки 6,9 кг, прицел 1,1 кг. Существуют две опорные плиты: стандартная 6,5 кг и лёгкая 1,6 кг. Это оружие весит 16,1—21,1 кг. Максимальная дальность стрельбы — 3500 м.

История создания

Прототип перспективного миномёта на стадии опытно-конструкторских работ (1972): на станке (справа) и без станка, на подставке в руках миномётчика[2]

Работа над созданием лёгкого ротного миномёта велась в рамках программы разработки семейства армейских миномётов (Army Mortar Program, сокр. ARMOP). Основными требованиями к массо-габаритным характеристикам создаваемого лёгкого миномёта была его транспортабельность, калибр варьировался между 60 мм и 75 мм, а масса соответственно в пределах от 40 до 60 фунтов (18—27 кг). Параллельно с разработкой самого миномёта, его ствола, прицельных приспособлений, плиты и станка, велась разработка целого семейства новых 60-миллиметровых боеприпасов для него, превосходящих уже имеющиеся как по дальности стрельбы, так и по разрушительности боевого заряда, для этого были синтезированы новые сорта взрывчатых веществ, формовка заряда осуществлялась таким образом, чтобы усилить фугасный эффект. Кроме того, с учётом опыта Вьетнамской войны, выдвигались более строгие требования к эксплуатационной надёжности боеприпасов и их неприхотливости для хранения в условиях агрессивной внешней среды, высокой влажности и других неблагоприятных факторов, вызывающих коррозию металла и приводящих к непригодности боеприпасов. Специально для 60-мм мин Лабораторией Даймонда был разработан многорежимный взрыватель повышенной надёжности M734 Multi-option Fuze с регулируемым подрывом, обеспечивающий возможность подрыва на любом заданном расстоянии до земли от 3 до 13 футов (0,9—3,65 м), а также срабатывающий на контакт с поверхностью или с замедлением для стрельбы по заглубленным полевым укреплениям с земляной обсыпкой[2].

В рамках программы разработки армейских миномётов (Army Mortar Program, сокр. ARMOP) в 1971—1972 гг. было спроектировано и изготовлено несколько лёгких миномётов различного калибра, массы и конфигурации. Наиболее перспективный из конкурирующих образцов представлял собой уменьшенную в размерах модификацию 81-мм миномёта M29, с нарезным стволом, облегчённой плитой (мог одинаково эффективно применяться без плиты с подставки) и встроенным индикатором угла возвышения ствола[2].

Комплектация

ТТХ

  • Калибр, мм: 60
  • Длина ствола, мм: 1020
  • Вес, кг: 7,8 (ручной, с легкой опорной плитой); 19 (со стандартной опорной плитой и двуногой-лафетом)
  • Вес мины, кг: 1,46—2,26
  • Тип мины: осколочно-фугасная, осветительная, дымовая, учебная
  • Темп стрельбы, в/м: 30 (макс.); 18 за 4 мин.; 10 (непрерывный огонь)
  • Минимальная дальность стрельбы, м: 45—375
  • Максимальная дальность стрельбы, м: 1500—3500

Боеприпасы

Текущее состояние

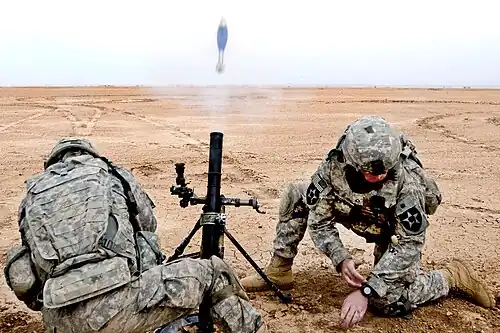

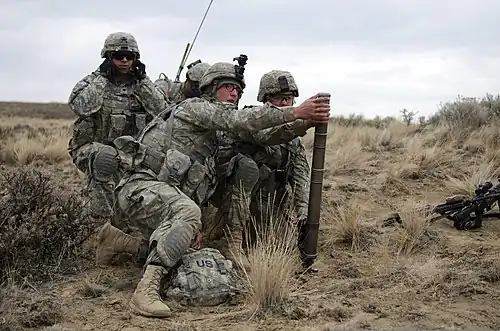

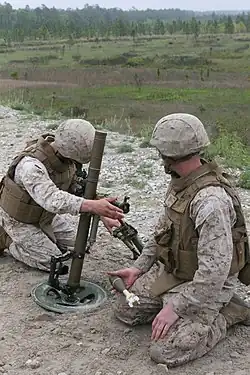

Армия США и корпус морской пехоты США в 2012 году начинают получать новые 60-мм минометы M224A1, представляющие собой обновленную версию модели миномета M224. Стрельба из данного миномёта может вестись без двуноги, взрыватель в минах может устанавливаться на срабатывание на различной высоте или при ударе.

См. также

Галерея

Примечания

  1. ↑ «Система», поскольку включает в себя дополнительную аппаратуру, сопрягаемую с миномётом для увеличения точности стрельбы, типа прикрепляемого к стволу лазерного дальномера и тому подобных устройств.
  2. 1 2 3 Rogers, Gary T. New Developments in Infantry Mortars. // Infantry. — July-August 1972. — Vol. 62 — No. 4 — P. 14-15.
