TI Tank Breaker
| Tank Breaker | |
|---|---|

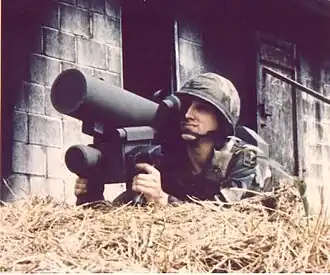

 Стрелок 187-й пехотной бригады с комплексом на плече осуществляет наведение на цель из-за стога сена на учебной точке «бой в городских условиях» | |
| Тип | противотанковый ракетный комплекс |
| Статус | проект закрыт |
| Разработчик |
 Texas Instruments, Inc. |
| Годы разработки | 1978–1984 |
| Начало испытаний | 1984 |
| Принятие на вооружение | на вооружение не принимался |
| Основные эксплуатанты |
 Агентство по перспективным оборонным научно-исследовательским разработкам США (заказчик НИОКР) |
Texas Instruments (TI) Tank Breaker — переносной противотанковый ракетный комплекс (ПТРК), разрабатывавшийся компанией Texas Instruments в рамках программы Tank Breaker в 1978–1984 гг.[1] Прямой предшественник ПТРК FGM-148 Javelin, состоящего ныне на вооружении ВС США и целого ряда других национальных вооружённых сил[2].
Система наведения
Прибор с переносом заряда (ППЗ), используемый на фокальноплоскостных матричных приёмниках Texas Instruments, представлял собой двухмерную матрицу с 32-рядными шинными ресиверами[3]. На первом этапе опытно-конструкторских работ применялись приёмники с массивом процессорных элементов 32 × 32, на втором этапе массив предполагалось увеличить до 64 × 64[4]. Тело приёмной ячейки ППЗ-матрицы было полностью окружено накопительной ячейкой[5].
Сравнительная характеристика
 Tank Breaker различных компаний-изготовителей | ||||
|---|---|---|---|---|
| Прототип | HAC | MD/RCA | RIC | TI |
| Задействованные структуры (генеральные подрядчики и субподрядчики работ) | ||||
| Изготовитель (генподрядчик) | Hughes Aircraft | McDonnell Douglas | Rockwell International | Texas Instruments |
| Головка самонаведения | ITT Corporation | Radio Corporation of America | ||
| Боевая часть ракеты | Firestone Tire and Rubber Company, Physics International Company | |||
| Концептуализация | Science and Technology Associates, Inc. | |||
| Технический анализ проектов | System Planning Corporation | |||
| Общие сведения о проекте | ||||
| Ответственное лицо | Герман Латт | Майкл Кантелла | Роберт Агилера | Грейди Робертс |
| Общая сумма контракта, млн $ | 15 | н/д | н/д | 11,4 |
| Основные технические характеристики противотанковых управляемых ракет | ||||
| Длина, мм | 1090 | н/д | н/д | 957 |
| Диаметр, мм | 101 | н/д | н/д | 114 |
| Масса, кг | 11,5 | н/д | н/д | 10 |
| Тип маршевого двигателя | Ракетный двигатель твёрдого топлива | |||
| Режим работы двигателя | н/д | с прогрессивным горением | двухрежимный | |
| Основные технические характеристики фокальноплоскостных матричных приёмников инфракрасного излучения | ||||
| Спектральный диапазон, µм | 3 — 5 | 3 — 5 | 3 — 5 | 8 — 10 |
| Основной полупроводниковый материал | антимонид индия (InSb) | силицид платины (PtSi) | арсенид-антимонид индия/антимонид галлия (InAsSb/GaSb) | ртутно-кадмиевый теллурид (HgCdTe) |
| Принцип работы | ПЗС (накопление) | ПЗС (накопление) | ПЗС (накопление) | ППЗ (перенос) |
| Способ усиления светочувствительности | обратная засветка (BSI) | барьер Шоттки (SB) | обратная засветка (BSI) | |
| Структура матрицы | гибридно-мозаичная | монолитная | гибридная | монолитная |
| Массив процессорных элементов | 62 × 58 | 64 × 128 | 64 × 64 | 64 × 64 |
| Межпиксельное расстояние, µм | 76 × 76 | 60 × 120 | 68 × 68 | 50 × 50 |
| Источники информации | ||||
| ||||
Дальнейшее развитие задела
При создании ПТРК Javelin был использован целый ряд наработок (если не сказать всех),[6] достигнутых в ходе работы над опытным ПТРК Tank Breaker в варианте исполнения компании Texas Instruments, в первую очередь, новый комплекс реализовал в себе принцип подрыва боевой части в точке незначительного возвышения над пространственным центром масс цели, в месте наименьшей толщины бронирования, более всего уязвимом для кумулятивной струи и сплющивающего фугасного действия заряда взрывчатого вещества,[7] кроме того, он был оснащён аналогичной инфракрасной головой самонаведения на ртутно-кадмиевом теллуриде с массивом процессорных элементов 64 × 64 в спектральном диапазоне 8 — 12 µм[8]. Промежуточная опытная модель ПТРК на стадии проекта до принятия на вооружение носила название AAWS-M. Разработку корпуса ракеты, рулевых поверхностей и других аэродинамических элементов взяла на себя компания Martin Marietta[6].
Примечания
- ↑ Patz & McDaniel, 1980, p. 3.
- ↑ Lyons, et al., Critical Technology Events in the Development of the Stinger and Javelin, 2006, p. 34.
- ↑ Patz & McDaniel, 1980, p. 14.
- ↑ Patz & McDaniel, 1980, p. 15.
- ↑ Patz & McDaniel, 1980, p. 8.
- 1 2 Lyons, et al., Critical Technology Events in the Development of the Stinger and Javelin, 2006, p. 18.
- ↑ Lyons, et al., Critical Technology Events in the Development of the Stinger and Javelin, 2006, p. 17.
- ↑ Javelin Portable Anti-Tank Missile, United States of America. Архивная копия от 7 сентября 2015 на Wayback Machine (электронный ресурс) // Army-technology.com.
Литература
- Patz, Douglas Leonard ; McDaniel, Robert Lee. Integrated Focal Plane Array Programs by DARPA (англ.). — Arlington, VA: System Planning Corporation, July 1980. — 33 p.
- Lyons, John ; Long, Duncan ; Chait, Richard. Critical Technology Events in the Development of the Stinger and Javelin Missile Systems: Project Hindsight Revisited. (англ.) — Washington, D.C.: National Defense University, July 2006. — 38 p.
