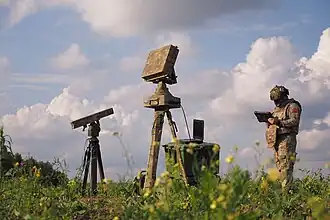

 НРЛС «Репейник» и АТ СОЗ-РЭБ на боевом дежурстве | |
| Характеристики | |
| Назначение | Обнаружение, сопровождение и подавление автоматическими турелями РЭБ сверхмалых объектов на скоростях до 200 км/ч |
| Государственная принадлежность |
 Россия |
| Разработчик | к. т. н. Царьков Алексей Васильевич |
| Главный конструктор | ГК «СОЗ» |
| Начало эксплуатации | 2022 |
| Статус | эксплуатируется |
| Годы производства | 2022 — н.в. |
| Единиц произведено | 37 (на 25.08.2023) |
 Медиафайлы на Викискладе | |

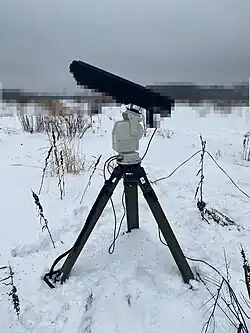

«Репейник» — российская носимая радиолокационная станция обнаружения сверхмалых целей.
Разработка и назначение
Носимая радиолокационная станция «Репейник» разработана группой учёных под руководством генерального конструктора Алексея Васильевича Царькова
НРЛС «Репейник» предназначена для обнаружения и сопровождение сверхмалых БпЛА в секторе сканирования 360 градусов, на расстоянии до 15 км, высоте до 5 км и скорости до 200 км/ч[1][2][3]. Носимое исполнение обеспечивает тактическое автономное применение между населенными пунктами в условиях боевых действий, а также охранных мероприятий.
Применение частотно-модулированного сигнала позволяет обнаруживать неподвижные цели (зависшие БпЛА).
Типы обнаруживаемых целей:
- беспилотные летательные аппараты (БпЛА), включая неподвижные;
- любые заданные цели, включая людей и транспортные средства.
История
В 2021 году группой учёных под руководством А. В. Царькова был создан опытный образец бытовой малогабаритной радиолокационной станции «Волна» для охраны гражданских стационарных объектов от БПЛА[4].
По приглашению ГК «СОЗ» группа разработчиков МРЛС «Волна» переходит в профильную оружейную компанию и приступает к разработке военных изделий нового поколения с применением технологии искусственного интеллекта[5].
Инженерами предприятия была разработана новая станция, конструкция которой предусматривает носимое, мобильное исполнение и возможность применения в полевых условиях (грязь, осадки, снег и т. д.). Заново проведена работа по усилению механических узлов, выдерживающих вибрацию для установки на автомобильных платформах и на морских носителях. Особое внимание уделено покрытиям и антикоррозионной защите в условиях соляного тумана[6][7].
При проектировании в новую станцию были заложены скрытность от противорадиолокационных ракет, взаимодействие с любыми средствами и блоками РЭБ, включая переносные.
На основе радара «Репейник» были созданы комплексы борьбы с малыми дронами «Пероед» и «Пероед-М»[8][9].
Конструкция и характеристики
Конструкция разработана с учетом применения в различных широтах и погодных условиях, в том числе морских прибрежных районах.

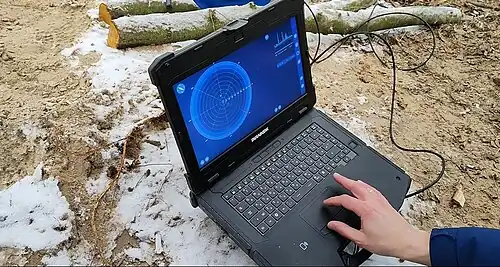

Сопровождение и анализ целей осуществляется в современном графическом интерфейсе, созданном по UI/UX-методологии, с возможностью подключения топографических карт местности для интуитивного ориентирования. Программное обеспечение поддерживает различные операционные системы и платформы, а также позволяет одновременно получать и обрабатывать информацию от нескольких станций, объединённых в единую сеть[10][11].
Данные траекторной обработки радиолокационного сигнала (целеуказания) могут применяться в ситуационных центрах обработки оперативной информации, комплексах технических систем охраны и противодействия несанкционированному проникновению в охраняемые зоны, а также автоматизированных и ручных средствах радиоэлектронной борьбы (РЭБ).
Дистанция обнаружения и подавления целей
| Тип цели | ЭПР, м2 | Дальность обнаружения, м | Дальность подавления, м |
|---|---|---|---|
| Малые БпЛА (самодельные дроны-камикадзе, DJIPhantom, DJIMavic) | 0,01 | 2 000 | 1 500 |
| Средние БпЛА (DJI Matrice 300 RTK) | 0,1 | 2 700 | 1 500 |
| Крупные БпЛА (тип "Крыло") | 1 | 4 500 | 1 500 |
| Объекты с ЭПР более 10 кв. м | 10 | 15 000 | 1 500 |
Тактико-технические характеристики НРЛС «Репейник»[3]
| Наименование параметра | Величина |
|---|---|
| Инструментальная дальность обнаружения, км | 15 |
| Время развёртывания, минут | 5 |
| Количество одновременно сопровождаемых целей | 256[12] |
| Тип антенной решётки | ФАР |
| Частотный диапазон, ГГц | X (9,2 — 9,5) |
| Зона обзора по азимуту, град | 360 |
| Угол места, град | 20 |
| Темп полного обзора по азимуту, с | 2,5 |
| Разрешающая способность по дальности, м | 2,5 |
| Разрешающая способность по азимуту, градусов | 1,2 |
| Несущая частота/рабочая длина волны, ГГц | 9,455 |
| Ширина диаграммы направленности, градусов | 3 |
| Тип используемой системы координат для выдачи целеуказания | Полярная |
| Состав выдаваемой информации при выдаче целеуказания | азимут, расчетная высота, расстояние до объекта |
| Автономная работа от одного источника питания, часов | 8 |
| Обмен данными, выдача формуляров целей и целеуказаний | Ethernet (RJ-45) |
| Возможность объединения в единую сеть нескольких станций | Да |
| Интеграция с системами подавления (РЭБ) | Да |
| Частота вращения подвижного блока, об/мин | 24 |
| Излучаемая мощность, Вт | 2 |
| Потребляемая мощность, Вт | 65 |
| Напряжение питания, В | ~220/12 |
| Габаритные размеры (Д×Ш×В), м | 0,3×0,46×0,65 |
| Диапазон рабочих температур, градусов Цельсия | от −40 до +50 |
| Масса (нетто) поворотного блока станции, кг | 10,5 |
| Масса (нетто) стационарного блока (основание) станции, кг | 15 |
Тактико-технические характеристики Автоматической турели СОЗ-РЭБ с системой самонаведения
| Наименование параметра | Величина |
|---|---|
| Скорость панорамирования, градусов/сек | 60 |
| Сектор вращения, градусов | 360 |
| Угол наклона, градусов | от — 20 до + 85 |
| Защита от внешних факторов | IP66 |
| Количество частотных каналов подавления | 8 |
| Частотный диапазон канала подавления 400, МГц Мощность подавителя, Вт/дБм | 425 — 442 10/40 |
| Частотный диапазон канала подавления 900, МГц Мощность подавителя, Вт/дБм | 850 — 940 10/40 |
| Частотный диапазон канала подавления GPSL2, МГц Мощность подавителя, Вт/дБм | 1150 —1300 10/40 |
| Частотный диапазон канала подавления GPSL1, МГц Мощность подавителя, Вт/дБм | 1542 —1640 40/46 |
| Частотный диапазон канала подавления 2.4, МГц Мощность подавителя, Вт/дБм | 2390 — 2510 50/47 |
| Частотный диапазон канала подавления 2.4, МГц Мощность подавителя, Вт/дБм | 2380 — 2515 50/47 |
| Частотный диапазон канала подавления 5.2, МГц Мощность подавителя, Вт/дБм | 5130 — 5300 50/47 |
| Частотный диапазон канала подавления 5.8, МГц Мощность подавителя, Вт/дБм | 5730 — 5860 40/46 |
| Мощность в канале подавления, дБм | до 45 |
| Общая выходная мощность каналов подавления, Вт | 255 |
| Потребляемая мощность, Вт | 300 |
| Питание, В | ~220/12 |
| Габаритные размеры блока РЭБ, м | 0,83×0,37×0,24 |
| Габаритные размеры турели (Д×Ш×В), м | 0,2×0,17×0,27 |
| Диапазон рабочих температур, град | от — 35 до + 60 |
| Масса (нетто) блока РЭБ, кг | 6,5 |
| Масса (нетто) турели, кг | 14 |
Использование
Ограничено использовалась в ходе российского вторжения на Украину. Как минимум одна единица была уничтожена ССО Украины[13]
