Фуркэ (радиолокационная станция)
| Фуркэ | |
|---|---|

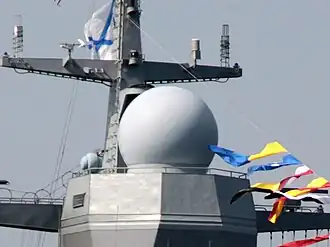

.jpg) РЛС «Фуркэ-2» на корвете «Стерегущий» (под радиопрозрачным укрытием). | |
| Основная информация | |
| Тип | трёхкоординатная РЛС корабельного базирования |
| Страна |
 Россия |
| Производитель | ОАО «Концерн ПВО «Алмаз-Антей» |
| Статус | На вооружении |
| Параметры | |
| Диапазон частот | S |
| Частота вращения | 6-30 об/мин |
| Макс. дальность | 60–150 км |
| Макс. высота | 15-20 км |
| Углы возвышения | до 80° |
| Точность по дальности | 50 м |
| Точность по азимуту | 0,2–0,3° |
| Наработка на отказ | 850 ч |
«Фуркэ» — российская трёхкоординатная корабельная РЛС обнаружения и целеуказания. Предназначена для обнаружения, государственного распознавания, определения координат и сопровождения воздушных (включая низколетящие и малоразмерные) и надводных целей. Может осуществлять целеуказание зенитным средствам по опасным целям[1].
РЛС представляет собой корабельный вариант станции обнаружения целей РЛС 1РС1-1Е (1РЛ123-Е) сухопутного зенитного ракетно-артиллерийского комплекса «Панцирь-С1».
Разработана ФГУП «ВНИИРТ» (Москва). Главный конструктор — Р.Л. Махлин.
В РЛС реализованы новейшие технические решения: плоская полуактивная ФАР на твердотельных передающих модулях, цифровая обработка сигналов. РЛС всепогодна и может эксплуатироваться в различных климатических зонах[2]
Фазированная антенная решётка дециметрового диапазона. Передача — пассивная (один луч), приём — полуактивный (три луча), стабилизация луча электронная. Усилитель высокой частоты — на СВЧ-транзисторах. Обеспечивается цифровая обработка сигналов, многоканальная доплеровская фильтрация, автокомпенсация активной шумовой помехи.
Сканирование по азимуту осуществляется механическим вращением антенны, сканирование по углу места — электронное.
Тактико-технические характеристики
Ниже приводятся характеристики экспортного варианта РЛС «Фуркэ-Э»[1]
| Характеристика | «Фуркэ-Э» вариант 1 | «Фуркэ-Э» вариант 2 | «Фуркэ-Э» вариант 3 |
|---|---|---|---|
| Частотный диапазон | УВЧ | СВЧ | УВЧ |
| Дежурный режим | |||
| Зона обзора по дальности, км | 60 | 150 | 60 |
| Зона обзора по азимуту, ° | 360 | 360 | 360 |
| Зона обзора по углу места, ° | 6 | 4 | 15 |
| Дальность обнаружения траектории надводной цели | 0,95–1,4 радиогоризонта | ||
| Дальность обнаружения траектории воздушной цели с ЭПР 1 м² | 60 | 120 | 52; 60 |
| Боевой режим | |||
| Зона обзора по дальности, км | 40 | 100 | 60 |
| Зона обзора по азимуту, ° | 360 | 360 | 360 |
| Зона обзора по углу места, ° | 60 | 80 | 30 |
| Зона обзора по высоте, км | 15 | 20 | – |
| Дальность обнаружения траектории воздушной цели с ЭПР 1 м² | 30 | 72 | 52 |
| Дальность обнаружения траектории ПКР с ЭПР 0,02 м² на высоте 5 м при высоте антенного поста 21 м, км | 10 | 12–14 | 12 |
| Подавление отражений от неподвижных предметов, дБ | 50–55 | 50–55 | 50–55 |
| Точность измерения координат – по дальности, м | 50 | 50 | 50 |
| – по азимуту, т.д. | 4–6 | 4–6 | 3–4 |
| – по углу места, т.д. | 8–9 | 5–7 | – |
| Разрешающая способность – по дальности, м | 150–200 | 150–200 | 150–200 |
| – по азимуту, ° | 3,2 | 3,2 | 2,0 |
| Количество одновременно сопровождаемых целей | 100 | 200 | 50 |
| Энергопотребление, кВт | 8 | 25 | 7,5 |
| Масса РЛС, кг | 1100 | 2450 | 860 |
| Масса аппаратуры, кг | 420 | 890 | 90 |
| Среднее время наработки на отказ, ч | 850 | 850 | 850 |
Установки на кораблях
Примечания
- 1 2 «Фуркэ-Э». Корабельная радиолокационная станция обнаружения и целеуказания Архивная копия от 10 августа 2011 на Wayback Machine. ОАО «Концерн ПВО «Алмаз-Антей», ОАО «Всероссийский НИИ радиотехники». Рекламный проспект.
- ↑ Более 30 российских подлодок могут быть проданы за рубеж до 2015 года Архивная копия от 6 мая 2013 на Wayback Machine.
