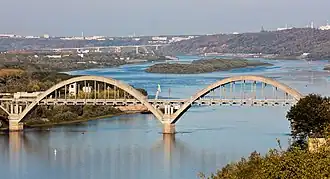

Сартаковский железнодорожный мост
| Сартаковский железнодорожный мост | |
|---|---|
_-_panoramio.jpg) Сартаковский железнодорожный мост | |
| 56°11′16″ с. ш. 43°48′20″ в. д. | |
| Область применения | железнодорожный |
| Пересекает | реку Ока |
| Место расположения | Нижний Новгород |
| Конструкция | |
| Основной пролёт | 4 × 150 м |
| Общая длина | 1080 м |
| Полос движения | 1 |
| Эксплуатация | |
| Конструктор, архитектор | А. Б. Друганова |
| Начало строительства | 1956 |
| Открытие | 1961 |
 Медиафайлы на Викискладе | |
Сарта́ковский железнодоро́жный мост — железнодорожный мост. Находится на перегоне Разъезд 9 км — Окская железнодорожной линии Нижний Новгород — Арзамас I (на левом берегу, в Нижнем Новгороде) Горьковской железной дороги, в 22 километрах от устья Оки.
Название получил от близлежащей на правом берегу деревни Сартаково.
История
Открыт для движения поездов в 1961 году. Однопутный.
Построен в 1956—1961 годах. «Мостоотрядом-1» «Мостотреста» по проекту московского института «Гипротрансмост». Главный инженер проекта — А. Б. Друганова.
Четыре русловых пролета моста были перекрыты бесшарнирными распорными арками по 150 м с ездой посередине, пойменные пролёты — арками по 55 м с ездой поверху. Впервые в мировой практике арки по 150 м пролетом под железнодорожную нагрузку были выполнены из сборного железобетона; их собирали на кружалах и подмостях. Элементы подвесок и проезжей части изготовлены из преднапряжённого железобетона. Был применён уникальный механизм — спаренный кабель-кран с высотой опор до 100 м и грузоподъемностью 2 х 11 т.
Судоходство
Имеет один судоходный пролёт — третий от правого берега. Высота пролёта от нормального проектного уровня — 26,7 м, от расчётного уровня — 14,7 м.
12 августа 2009 года ФГУП Издательско-торговый центр «Марка» Федерального агентства связи выпустило в обращение почтовую марку (№ 1343) Почты России номиналом 6.00 руб. с изображением Сартаковского моста. Размер 58 на 26 мм.
