CM-21

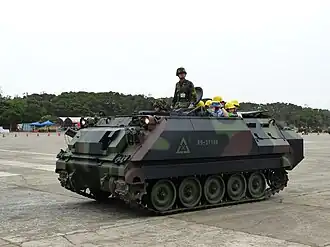

CM-21 armored vehicle
Страна  Китайская Республика
История службы
Годы эксплуатации 1982–настоящее время
На вооружении Сухопутные войска Китайской Республики
История производства
Конструктор Republic of China Armoured Vehicle Development Center
Разработан 1970-е годы
Производитель ROC Armored Vehicle Development Center
Годы производства 1980-е годы
Всего выпущено Более 1000 единиц (все варианты)
Варианты См. Варианты
Характеристики
Масса, кг 12,7 тонн
Бронирование, мм Алюминиевый каркас
Полиуретановая разнесённая броня (спереди и с бортов)
Тип и модель двигателя Турбодизельный Perkins TV8-640
Дизельный двигатель Detroit Diesel 6V53
Скорость, км/ч 66 км/ч
Удельная мощность, л.с./т 22,36 л.с./т
Мощность двигателя, л.с. 210 л.с.
Запас хода, км 550 км
Подвеска Торсионная подвеска
Основное вооружение M2 Browning
Дополнительное вооружение Гранатомёт Mk 19
107-мм/120-мм миномёт (CM-22)
81-мм миномёт (CM-23)
ПТРК BGM-71 TOW (CM-25)
8 дымовых гранатомётов (CM-21, 22, 23, 26)
6 дымовых гранатомётов (CM-25)
Длина, мм 4,863 м
Ширина, мм 2,686 м
Высота, мм 2,5 м
Экипаж (расчёт), чел. 2
Логотип Викисклада Медиафайлы на Викискладе

CM-21 — тайваньская боевая бронированная машина, разработанная и производимая Центром разработки бронетехники Китайской Республики на базе американского бронетранспортёра M113.[1]

Первый прототип был изготовлен в 1979 году, а официально поступил на вооружение в 1982 году и используется по сей день. Было изготовлено более 1000 единиц и ещё несколько различных модификаций.[2]

История

В конце 1967 года США и Китайская Республика (Тайвань) подписали Программу капитального ремонта третьих стран и начали ремонтировать американскую военную технику во Вьетнаме вплоть до окончания войны во Вьетнаме. Это позволило Тайваню накопить опыт в капитальном ремонте, сварке, производстве деталей, сборке транспортных средств и испытаниях бронетранспортёра M113. В 1975 году Объединённое командование логистики реализовало «Программу Вань Чэн» (萬乘計劃) по производству внутри страны трех каркасов M113 с использованием пластин из алюминиевого сплава, произведённых Тайваньской алюминиевой корпорацией (сегодня известной как Китайская сталелитейная алюминиевая корпорация).

Wan Cheng 1 был копией самоходного миномёта M106, но 4,2-дюймовый нарезной миномёт был заменён на более крупный 120-мм гладкоствольный миномёт Type 63, Данная инновация впоследствии превратилась в CM-22.

Wan Cheng 2 — это попытка создать лёгкий танк путем перемещения двигателя назад и опускания передней половины корпуса для установки башни от танка M24 Чаффи, при этом сохраняя машину не перегруженной в верхней части.

На Wan Cheng 3 была установлена реактивная система залпового огня (РСЗО) «Worker Bees IV MLRS» (工蜂四型多管火箭). Позднее РСЗО была установлена ещё на шести M113 американского производства (не связанный с этим проект Wan Cheng 4 включал один танк M48A1, переоборудованный в M48A5).[3]

Программа «Вань Чэн» заложила прочную основу для проектирования, производства и разработки бронемашины CM-21.

Конструкция

Стандартная версия CM-21 представляет собой бронетранспортёр (БТР), способный перевозить до 12 человек. Во многом аналогичен базовому M113 и унаследовал тот же двигатель и трансмиссию от исходной конструкции, но сварная броня корпуса из алюминиевого сплава дополнительно усилена разнесённой броней спереди и по бортам, а полость внутри разнесенной брони заполнена полиуретаном для поглощения энергии входящих снарядов.

В целом CM-21 лучше защищен, чем M113, но при этом на 400 кг тяжелее и имеет немного меньшую мобильность.

По бортам имеются две бойницы и ещё одна в корме. Таким образом, в передней части салона солдаты сидят лицом к лицу, а в задней — спиной к спине. CM-21 обладает плавучестью, что означает, что он способен преодолевать водные преграды глубиной до 1,5 м без специальной подготовки. Для опускания переднего борта включаются два водяных насоса. В воде он приводится в движение гусеницами.

Как и M113, CM-21 может иметь внешние топливные баки, установленные сзади. Основное вооружение — один пулемёт M2 Browning[4] или автоматический станковый гранатомёт Mk 19, а также счетверённые дымовые гранатометы по обеим сторонам передней части. CM-21 способен одновременно нести M2 и Mk 19 с помощью двухорудийной установки.

Варианты

СМ-21

СМ-21А1

В настоящее время на вооружении находится вариант CM-21A1. CM-21 по-прежнему остаётся базовым бронетранспортёром и не может быть модернизирован до боевой машины пехоты CM-21A2. Кроме того, с появлением колёсной бронированной машины CM-32 маловероятно, что CM-21A1 получит модернизацию.

СМ-21А2

CM-21A2 — модифицированная версия CM-21A1, вдохновлённая американским M113A2. Воздухозаборник двигателя был модифицирован для забора воздуха изнутри машины, а не для использования отработавших газов, что снижает эффективность работы экипажа в бою. Боковая броня также заменена сетчатой бронёй для защиты машины от противотанкового оружия с кумулятивными зарядами.

Предполагается, что CM-21A2 будет модернизирован непосредственно в боевую машину пехоты и будет испытан с французской орудийной башней GIAT Dragar 25, но она не была принята; для испытаний использовалась простая командирская башня.

Самоходный миномёт СМ-22

CM-22 — это вариант CM-21 со 107/120-мм миномётом, очень похожий на американский М106. CM-22 был разработан в 1987 году и производился до 1999 года. Боеукладка отличается от M106 в поздней версии CM-22, как и другие детали от CM-21, такие как фары.

Пассажирский отсек модифицирован для установки миномёта, убраны бойницы и разнесённая броня. Внешний вид CM-22 в основном такой же, как у M106.

Самоходный миномёт СМ-23

CM-23 — это вариант CM-22 с 81-мм миномётом, идентичный американскому М125.

Самоходный ПТРК CM-25

CM-25 — это вариант CM-21 с установленным ПТРК TOW. В CM-25 имеется модифицированный пассажирский отсек для хранения ракет TOW, а счетверённая установка дымовых гранатомётов заменена на тройную. Также были убраны бойницы для стрельбы и увеличена площадь разнесенной брони, однако защита CM-25 не стала сильнее. CM-25 используется только Корпусом морской пехоты Китайской Республики, в то время как армия Китайской Республики все ещё использует M113A1 TOW. Разнесённая броня CM-25 заполнена полистиролом для повышения плавучести при проведении десантных операций Корпуса морской пехоты.

Командно-штабная машина CM-26

CM-26 — это командно-штабная машина, созданная на базе CM-22 и похожая на американскую M577.
