9С36
| 9С36 | |
|---|---|

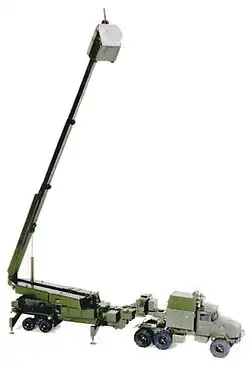

 РПН ЗРК «Урал» | |
| 9С36 | |
| Классификация | Самоходный радиолокатор подсвета и наведения |
| Экипаж, чел. | 4 |
| История | |
| Производитель |
 |
| Годы производства | с 2008 |
| Годы эксплуатации | с 2008 |
| Основные операторы |
|
| Размеры | |
| Длина корпуса, мм | 8000 |
| Ширина, мм | 3300 |
| Высота, мм | 3800 |
| База, мм | 4650 |
| Клиренс, мм | 450 |
| Бронирование | |
| Тип брони | противопульная |
| Подвижность | |
| Мощность двигателя, л. с. | 710 |
| Скорость по шоссе, км/ч | 65 |
| Запас хода по шоссе, км | 500 |
| Преодолеваемый подъём, ° | 35 |
| Преодолеваемый ров, м | 1,5 |
| Преодолеваемый брод, м | 1 |
 Медиафайлы на Викискладе | |
9С36 — российская радиолокационная станция подсвета целей и наведения ракет ЗРК 9К317 «Бук-М2».
Описание конструкции
РПН 9С36 предназначена для использования в огневой секции ЗРК 9К317 «Бук-М2» совместно с двумя пуско-заряжающими установками 9А316, обеспечивая таким образом обстрел одновременно до 4 целей в условиях лесистой и горной местности с высотой рельефа до 20 метров. Подсветка целей и наведение ракет осуществляются за счёт антенного поста, способного выдвигаться на высоту до 21 метра. Антенна представляет собой фазированную решётку с электронным сканером. Станция может выполнять поиск целей в зоне ±45° по азимуту и 70° по углу места, на дальности до 120 км. Сопровождение целей выполняется в секторе ±60° по азимуту и от −5 до +85° по углу места, в том числе и целей, летящих на малых и сверхмалых высотах. Станция способна одновременно обнаруживать до 10 целей[1].
Особенности конструкции

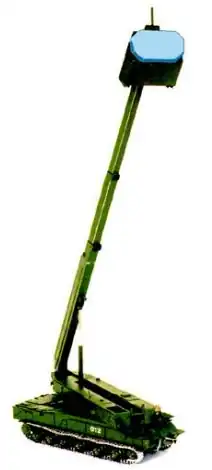

Данная радиолокационная станция состоит из антенны с ФАР, передающего и приёмного устройства, а также датчиков индикации и приборов управления. Фазированная антенная решётка и приёмо-передающее устройство расположены в контейнере, закрепленном на конце телескопической стрелы, устройство индикации и управления расположено в обитаемом отсеке, который расположен в основании телескопического устройства.
Радиолокатор подсвета и наведения несёт боевое дежурство в составе ЗРК в своем секторе ответственности, основание телескопического подъемно-поворотного устройства может быть установлено на любой азимут сектора при поднятой с помощью телескопической стрелы антенне РЛС. При этом увеличивается дальность обнаружения штурмовиков и крылатых ракет.
Модификации
- Базовая модификация размещается на гусеничной базе, однако имеется модификация на колёсном полуприцепе ЧМЗАП, для буксирования тягачом типа КрАЗ. Масса полуприцепа составляет 30 тонн[1].
- На данный момент предлагается вариант на колёсном шасси МЗКТ (были представлены макеты на нескольких международных выставках техники), однако информация по опытным образцам отсутствует.
