AH-IV

AH-IV

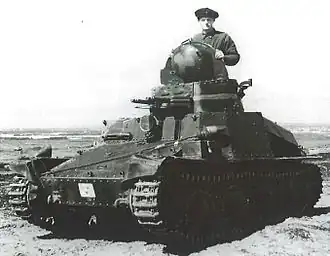

Шведская модель AH-IV под именем Strv m/37
Шведская модель AH-IV под именем Strv m/37
AH-IV
Классификация малый танк
Боевая масса, т 3,9
Компоновочная схема классическая
Экипаж, чел. 2
История
Разработчик ЧКД
Производитель ЧКД
Годы разработки 1935—1937
Годы производства 1943—1945
1949—1950
Годы эксплуатации 1934—1985
Количество выпущенных, шт. 157
Основные операторы Флаг Румынии/Флаг Швеции
Флаг Ирана/Флаг Эфиопии
Размеры
Длина корпуса, мм 3200
Ширина, мм 1730
Высота, мм 1670
Бронирование
Тип брони клёпаная из прокатной стали
Лоб корпуса, мм/° 12
Борт корпуса, мм/° 10
Корма корпуса, мм/° 8
Днище, мм 6
Крыша корпуса, мм 6
Вооружение
Калибр и марка пушки 1 × ZB vz. 35 или vz. 37
Тип пушки тяжёлый пулемёт
Длина ствола, калибров 560 мм
7,92 мм
Другое вооружение 1 × ZB vz. 26
Подвижность
Тип двигателя 6-цилиндровый жидкостного охлаждения Praga
Мощность двигателя, л. с. 55
Скорость по шоссе, км/ч 45
Запас хода по шоссе, км 170
Запас хода по пересечённой местности, км 170
Удельное давление на грунт, кг/см2 0,46
Преодолеваемая стенка, м 0,5-0,6
Преодолеваемый ров, м 1,5
Преодолеваемый брод, м 0,8
Логотип Викисклада Медиафайлы на Викискладе

AH-IV (также известна как R-1 или Strv m/37) — малый танк чехословацкого производства, использовавшийся в войсках Эфиопии, Ирана, Румынии и Швеции. Производился только для экспорта и не использовался в войсках Чехословакии.

Конструкция

Машина предназначалась на замену LT vz.33, разработчики стремились улучшить её и в первую очередь расширить простор для экипажа. Фактически сиденья водителя и стрелка не изменились, однако водителю облегчили ведение огня из оружия. Был установлен пулемёт ZB vz. 35, который срабатывал благодаря работе Боуден-троса. Для водителя и стрелка были расширены размеры наблюдательных люков. Радиостанция для связи с другими машинами или штабом не устанавливалась. Серьёзно изменилась конструкция ходовой части: настолько удачно, что впоследствии те же решения применялись для танка LT38, высоко оцененного немцами, после захвата Чехословакии принявшими его с доработками на вооружение под названием Pz38(t) и продолжившими его производство до полного обеспечения войск собственным средним танком PzKpfw III, а в 1944 году на той же базе была разработана весьма удачная ПТ САУ Hetzer.

Технические характеристики

  • Бронирование: 6-12 мм
  • Оружие: пулемёт ZB vz. 35 и пулемёт ZB vz. 26 (по 3700 патронов)
  • Двигатель: 6-цилиндровый жидкостного охлаждения Praga
  • Мощность: 55 л.с.
  • Скорость: 45 км/ч
  • Запас хода: 170 км

Использование

Иран

Иран закупил 51 танк в 1935 году для модернизации войск, однако полное оснащение было завершено только к 1937 году. В боевых действиях участия не принимали.

Румыния

14 августа 1936 года румыны подписали контракт на поставку 37 танков (включая прототип). В румынских документах они были обозначены как R-1. Осенью 1937 года первая партия машин прибыла в Румынию, однако румыны были недовольны слишком долгими сроками производства и доставки. Попытка Николае Малакса начать производство аналогичных танков в Румынии провалилась. Доставленные образцы воевали на Восточном фронте.

Швеция

В Швеции танки были известны как Strv m/37, однако были значительно модифицированы. 48 танков было закуплено в 1937 году. Вместо 6-цилиндрового двигателя Praga был установлен более мощный 6-цилиндровый Volvo. Также были установлены новые пулемёты Ksp m/36 strv.

Эфиопия

В 1948 году Эфиопия закупила 20 шт. AH-IV-Hb[1]. На машины был установлен дизельный двигатель "Tatra-114", что обеспечивало большую скорость. По состоянию на середину 1950-х годов, из них сформирована отдельная рота лёгких танков[2]. Машины приняли участие в вооружённом конфликте в Эритрее, гражданской войне, а также в войнах с повстанцами из Сомали.

Примечания

  1. ↑ Hb означало "Habeš", то есть "Абиссиния"
  2. ↑ Эфиопия // Большая Советская Энциклопедия. / редколл., гл. ред. Б. А. Введенский. 2-е изд. том 49. М., Государственное научное издательство «Большая Советская энциклопедия», 1957. стр.264-274
