1С91

1С91

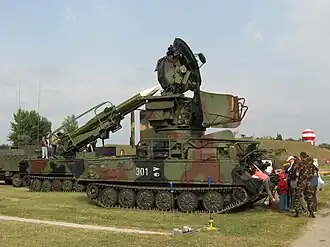

СУРН 1С91 ЗРК 2К12 «Куб» Венгерской армии
СУРН 1С91 ЗРК 2К12 «Куб» Венгерской армии
1С91
Классификация Самоходная установка разведки и наведения
Боевая масса, т 21,5
Экипаж, чел. 4
История
Производитель Союз Советских Социалистических Республик
Годы производства с 1961 по 1982
Годы эксплуатации с 1967
Количество выпущенных, шт. более 900
Основные операторы Союз Советских Социалистических РеспубликРоссияИндия
Размеры
Длина корпуса, мм 7070
Ширина, мм 3600 (3040 на марше)
Высота, мм 5990 (3340 на марше)
Клиренс, мм 400
Бронирование
Тип брони противопульная
15 мм
Двигатель

или
Подвижность
Мощность двигателя, л. с. 280
Скорость по шоссе, км/ч 44
Запас хода по шоссе, км 300
Преодолеваемый подъём, ° 30
Преодолеваемая стенка, м 0,7
Преодолеваемый ров, м 2
Преодолеваемый брод, м 1
Логотип Викисклада Медиафайлы на Викискладе

1С91 — советская самоходная установка разведки и наведения ЗРК 2К12 «Куб».

Описание конструкции

Самоходная установка разведки и наведения 1С91 в составе ЗРК 2К12 «Куб» предназначена для решения задач обнаружения целей и вычисления их координат. Для разграничения целей на вражеские и дружественные в СУРН 1С91 имеется система определения «Свой-Чужой». Осуществляет сопровождение и подсветку выбранной для обстрела цели[1].

Для решения боевых задач в состав СУРН 1С91 входят две РЛС: станция обнаружения целей 1С11 и станция наведения ракет 1С31, антенны этих двух РЛС размещены в два яруса и вращаются независимо друг от друга[1].

Средства наблюдения и связи

СОЦ 1С11

Станция обнаружения целей 1С11 выполняет функции обнаружения целей, а также определяет принадлежность цели по системе «Свой-Чужой». 1C11 имеет когерентно-импульсную антенну[2] кругового обзора, которая совершает 20 оборотов в минуту[2]. Зона действия РЛС: по дальности от 3 до 70 км, по высоте от 30 до 7000 м. Станция работает в сантиметровом диапазоне радиоволн и имеет два независимых приёмо-передающих канала. Угол места 1С11 составляет 20° при импульсной мощности 600 кВт и ширине лучей по азимуту 1°[1].

Для борьбы с помехами, в СОЦ 1С11 предусмотрены следующие средства[1]:

  1. Система селекции движущихся целей;
  2. Перестройка частоты передатчиков;
  3. Подавление несинхронных импульсных помех;
  4. Модуляция частоты повторения импульсов;
  5. Ручная регулировка усиления приёмных каналов.

СНР 1С31

Станция наведения ракет[2] 1С31 предназначена для захвата цели и последующего её сопровождения и подсветки для головки самонаведения ЗУР. Данные для захвата цели СНР 1С31 получает от СОЦ 1С11, вероятность захвата составляет 90 %. СНР 1С31 представляет собой РЛС, которая работает с двумя независимыми каналами. Излучатели каналов располагаются на общей антенне в фокальной плоскости параболического отражателя. Средняя ошибка сопровождения цели составляет около 10 метров по дальности и около 00-05 д. у. по угловым координатам. В случае подавления СНР 1С31 радиоэлектронными помехами, цель по угловым координатам сопровождается с помощью телевизионно-оптического визира[1].

Ходовая часть

В качестве базы использовалось шасси производства ММЗ, имевшее по классификации ГБТУ обозначение «Объект 568»[3].

Модификации

Примечания

  1. 1 2 3 4 5 Оружие России: «Куб» («Квадрат», 2К12, SA-6, Gainful), войсковой зенитный ракетный комплекс малой дальности Архивировано 27 февраля 2010 года.
  2. 1 2 3 Przeciwlotniczy zestaw rakietowy 2K12M. Krotki opis techniczny i wskazówki o użytkowaniu (Зенитный ракетный комплекс 2К12М. Краткое техническое описание и инструкция по эксплуатации на польском), стр. 16
  3. ↑ Вестник ПВО: САМОХОДНЫЙ ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 2К11 "КРУГ" (SA-4 GANEF). Дата обращения: 4 ноября 2010. Архивировано 26 мая 2011 года.

Литература

  • Зенитный ракетный комплекс 2К12М. Краткое техническое описание и инструкция по эксплуатации = Przeciwlotniczy zestaw rakietowy 2K12M. Krotki opis techniczny i wskazówki o użytkowaniu. — Издание на польском языке. — Wydawnictwo ministerstwa oborony narodowej, 1975. — 99 с.
  • 2А6М.00.000ТО. ЗСУ-23-4М. Техническое описание. — Москва: Военное издательство Министерства обороны СССР, 1980. — С. 6—8. — 40 с.
  • М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — Москва: Техинформ, 2009. — № 9. — С. 53.
