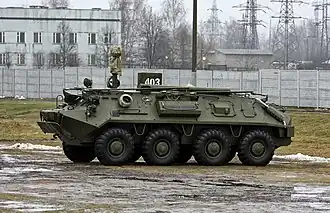

Р-145БМ «Чайка» 4-й отдельной гвардейской танковой Кантемировской ордена Ленина Краснознамённой бригады
Р-145БМ «Чайка» 4-й отдельной гвардейской танковой Кантемировской ордена Ленина Краснознамённой бригады
Р-145БМ «Чайка»
Классификация Командно-штабная машина
Боевая масса, т 10,475
Экипаж, чел. 5
История
Производитель Союз Советских Социалистических Республик Россия
Основные операторы Союз Советских Социалистических Республик
Размеры
Длина корпуса, мм 7220..7560
Ширина, мм 2825
Высота, мм 3360
База, мм 4240
Колея, мм 2370
Клиренс, мм 475
Бронирование
Тип брони противопульная
Подвижность
Тип двигателя 2 х ГАЗ-40П
Мощность двигателя, л. с. 2 х 90
Запас хода по шоссе, км 500
Колёсная формула 8 × 8 / 4
Тип подвески индивидуальная торсионная
Преодолеваемый подъём, ° 30
Преодолеваемый ров, м 2,0
Преодолеваемый брод, м плавает
Логотип Викисклада Медиафайлы на Викискладе

Р-145БМ «Чайка» — советская командно-штабная машина. Создана на базе бронетранспортёра БТР-60ПА.

Описание конструкции

Основным предназначением Р-145БМ является организация радиосвязи в подвижных пунктах управления[1].

Броневой корпус и башня

Внутренняя часть корпуса машины имеет два отсека. В передней части машины находится командирское отделение, в задней — аппаратное[2].

В командирском отсеке находятся[2]:

  1. пульты командира;
  2. пульт офицера;
  3. пульт водителя;
  4. громкоговоритель;
  5. радиостанция со штыревой антенной;
  6. телескопическая мачта.

В аппаратном отсеке размещены[2]:

  1. радиостанции и блоки питания к ним;
  2. согласующее антенное устройство к радиостанции Р-111 со штыревой антенной;
  3. пульт радиста;
  4. блок симметрирующий и согласующий;
  5. выносное согласующее устройство к радиостанции Р-130М;
  6. устройство Р-012М.

Средства наблюдения и связи


Р-145БМ поддерживает надёжную двустороннюю связь на среднепересечённой местности[1].

В машине установлены следующие радиостанции[3]:

  1. Р-130М;
  2. Р-111;
  3. Р-123МТ.

Р-123МТ

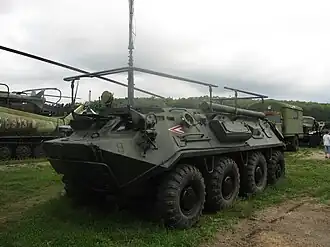

Р-145БМ в военном музее в Замарди Венгрия
Приёмо-передатчик радиостанции Р-123

Р-123МТ является ультракоротковолновой широкодиапазонной радиостанцией с частотной модуляцией, имеет возможность автоматической перестройки на одну из четырёх заранее подготовленных частот[4].

Таблица ТТХ составных частей радиостанции Р-123МТ[3]
Тип антенны Дальность действия, км Диапазон частот, МГц Характер работы
Штыревая антенна 4 м 20 20—51,50 На стоянке и в движении
Штыревая Антенна 4 м широкодиапазонная 35 30—51,50 Одна машина в движении, другая на стоянке
Широкодиапазонная антенна 40 30—51,50 На стоянке

Р-130М

Р-130М является коротковолновой радиостанцией с однополосной модуляцией[5].

Таблица ТТХ составных частей радиостанции Р-130М[3]
Тип антенны Дальность действия, км Диапазон частот, МГц Характер работы
Антенна зенитного излучения, симметричная 75 2,00—10,50 На стоянке и в движении
Антенна зенитного излучения, несимметричная 45 1,50—10,50 На стоянке и в движении
Антенна, симметричный диполь 350 1,50—10,99 На стоянке

Р-111

Р-111 является ультракоротковолновой радиостанцией с частотной модуляцией[4].

Таблица ТТХ составных частей радиостанции Р-111[3]
Тип антенны Дальность действия, км Диапазон частот, МГц Характер работы
Штыревая антенна 3,4 м 35 20—52 На стоянке и в движении
Штыревая Антенна 3,4 м широкодиапазонная 50 30—52 Одна машина в движении, другая на стоянке
Широкодиапазонная антенна 75 30—52 На стоянке

Операторы

  •  СССР — 95 единиц Р-145БМ в зоне «до Урала», по состоянию на 1991 год[6], перешли к образовавшимся после распада государствам

Музейные экспонаты

В Софии
В Военно-историческом музее артиллерии в СПб

Примечания

  1. 1 2 УЮ1.100.010 ТО, КШМ Р-145БМ. Техническое описание и инструкция по эксплуатации, стр. 5
  2. 1 2 3 УЮ1.100.010 ТО, КШМ Р-145БМ. Техническое описание и инструкция по эксплуатации, стр. 11
  3. 1 2 3 4 УЮ1.100.010 ТО, КШМ Р-145БМ. Техническое описание и инструкция по эксплуатации, стр. 6
  4. 1 2 УЮ1.100.010 ТО, КШМ Р-145БМ. Техническое описание и инструкция по эксплуатации, стр. 19
  5. ↑ УЮ1.100.010 ТО, КШМ Р-145БМ. Техническое описание и инструкция по эксплуатации, стр. 16
  6. ↑ Ленский А. Г., Цыбин М. М. Советские сухопутные войска в последний год Союза ССР. — С.-Пб.: B&K, 2001. — С. 25—29. — 294 с. — ISBN 5-93414-063-9.

Литература

  • Книга первая // УЮ1.100.010ТО, КШМ Р-145БМ. Техническое описание и инструкция по эксплуатации. — Серия 04. — 71 с.
