GWR Autocoach

Автовагон № 190 на исторической железной дороге Didcot Railway Centre

GWR autocoach (автопоезд, буквально «авто-пассажирский вагон», также auto-trailer) — тип пассажирского железнодорожного вагона Большой западной железной дороги для работы «тяни-толкаем» без разворота и/или обгона и перецепки паровоза, с управлением из вагона. Ключевой особенностью автовагона является кабина машиниста в одном из концов.

Состав из автовагона и соответствующим образом оборудованного паровоза называется автопоездом (ранее — railmotor train «железнодорожный мотопоезд»). Подходящий паровоз называется «авто-оборудованным» (auto-fitted). Автовагон — предшественник головных прицепных вагонов моторвагонного подвижного состава.

Всего с 1904 по 1954 годы на Суиндонском заводе было построено 256 автовагонов, 15 из которых сохраняются в музеях. В связи с прекращением паровозной тяги на British Railways, эксплуатация вагонов была прекращена в 1964 году.

Конструкция

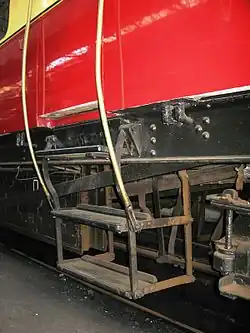

Шарнирная подножка для выходов низкие платформы

При движении автовагоном вперёд регулятор паровоза управлется из кабины вагона посредством специальных рычагов и вала под полом поезда, состоящего из шарнирно сочленённых секций (см. фотографии ниже). Также из кабины машинист управляет тормозами и звуковым сигналом. Кочегар остаётся на локомотиве и, продолжая следить за котлом, управляет отсечкой пара. Также у машиниста для звуковой сигнализации имеется гонг с приводом от педали, расположенный высоко над кабиной поезда. Машинист, кондуктор и кочегар общаются посредством электрифицированного звонка[1].

В действии

Бескабинный конец автопоезда W225 в ливрее British Railways на исторической железной дороге Южного Девона

Если было необходимо прицепить более одного автовагона, локомотив необходимо было располагать между ними, чтобы люфты в многочисленных сочленениях рычагов и валов не затрудняли управление. Сделать это было не всегда удобно, потому что не все поворотные круги позволяли разворачивать вагоны, так что паровозы работали с двумя и более автовагонами, прицепленными кабиной от локомотива спереди или сзади[2].

Многие пригородные поезда GWR вокруг Плимута были постоянными сцепами из четырёх автовагонов, по два впереди и позади паровоза. При начале их эксплуатации в 1906 году дорога предприняла попытку придать поездам униформный вид, уменьшив боковые танки и закрыв паровоз посредине поезда декоративным кожухом, по габаритам и окраске соответствующим вагонам, с фальшокнами. Таким образом были отделаны два 2021 Class и два 517 Class[3][4].

Происшествия

  • 15 апреля 1923 года вагон № 70 с паровозом № 215 лоб-в-лоб столкнулся с товарным поездом у деревни Карри-Ривел (Сомерсет) вследствие ошибки сигналиста. Пострадали девять человек[5].
  • 16 ноября 1937 года порожний поезд на боковом пути между платформами №№ 2 и 3 у восточной горловины станции Илинг-Бродвей ожидал подачи к перрону для отправки в сторону Денэма. Машинист тронулся с места, из-за густого тумана не заметив, что маршрут не подготовлен: стрелки были в неверном положении, сигналы — запрещающие. В результате он врезался автовагоном в будку сигналиста. Пострадавший вагон (№ 211 Diagram A31, в августе 1935 года был переделан из парового вагона № 81 Diagram Q1). Вагон был восстановлен и списан только в марте 1959 года[6].

Списки

Fleet list[7]
ГодDiagramПартияНомераДлинаПримечанияСохранившиеся вагоны
1904A[8]1055159 ф. 6 д. (18,14 м)
1904B[9]1055270 ф. 3/4 д. (21,36 м)
1905B, V, W, X, A4[9][10]10813–670 ф. 0 д. (21,34 м)
1905C[10][11]10877, 859 ф. 6 д. (18,14 м)
1905D, A11, A12[12]10909, 1070 ф. 0 д. (21,34 м)
1905E, F[10][13]109711–1370 ф. 0 д. (21,34 м)
1905G, G1, H[10][14]109714–1752 ф. 3/4 д. (15,87 м)
1906J, J1[10][15]110219–2459 ф. 6 д. (18,14 м)
1905K, K1, Y, A5[10][16]110325–2870 ф. 0 д. (21,34 м)
1906L[10][17][18]110829–3470 ф. 0 д. (21,34 м)
1906M, M1, A8[19]110818, 3554 ф. 3/4 д. (16,48 м)
1907N[20]112636–4159 ф. 6 д. (18,14 м)№ 38 на Телфордской исторической железной дороге
1906L[18]112742–4770 ф. 0 д. (21,34 м)
1907O, S[18][21]11284870 ф. 0 д. (21,34 м)Опытный
1907P[22]113049–5270 ф. 0 д. (21,34 м)
1908L[18]114153–5870 ф. 0 д. (21,34 м)
1908L[18]114359–7070 ф. 0 д. (21,34 м)
1909Q[18][23][24]116071, 7270 ф. 0 д. (21,34 м)
1909R[18][23][24]116173, 7470 ф. 0 д. (21,34 м)
1911T[18][25]119075–8070 ф. 0 д. (21,34 м)
1912U[24][25]119881–9270 ф. 0 д. (21,34 м)№ 92 в Didcot Railway Centre работает с паровым вагоном
1913Q[24]122493–9570 ф. 0 д. (21,34 м)
1913R[24]122596–9870 ф. 0 д. (21,34 м)
1915Z—99–10459 ф. 6 д. (18,14 м)Переделаны из паровых вагонов №№ 3–8
1917A6—105, 10657 ф. 3/4 д. (17,39 м)Переделаны из паровых вагонов №№ 1, 2
1916–19A7—107–11259 ф. 6 д. (18,14 м)Переделаны из паровых вагонов №№ 9–14
1919–20A9—113–12459 ф. 6 д. (18,14 м)Переделаны из паровых вагонов №№ 17–28
1920–23A10—125, 128–13359 ф. 6 д. (18,14 м)Переделаны из паровых вагонов №№ 29, 32, 31, 33–36
1920A13—12670 ф. 0 д. (21,34 м)Переделан из парового вагона № 59
1920A14—12770 ф. 0 д. (21,34 м)Переделан из парового вагона № 60
1923A15—136, 13770 ф. 0 д. (21,34 м)Rebuilt from railmotor 46, 47
1923A17—13470 ф. 0 д. (21,34 м)Переделан из парового вагона № 43
1923A18—13570 ф. 0 д. (21,34 м)Переделан из парового вагона № 44
1923A19—138–14070 ф. 0 д. (21,34 м)Переделаны из паровых вагонов №№ 50–52
1928A23—14670 ф. 0 д. (21,34 м)Переделан из парового вагона № 38
1928A24—14759 ф. 6 д. (18,14 м)Переделан из парового вагона № 41
1928A25—14870 ф. 0 д. (21,34 м)Переделан из парового вагона № 45
1928A26—14970 ф. 0 д. (21,34 м)Переделан из парового вагона № 57
1928A29—150–15370 ф. 0 д. (21,34 м)Переделаны из паровых вагонов №№ 61, 63, 67, 68
1928A26—154–15770 ф. 0 д. (21,34 м)Переделаны из паровых вагонов №№ 85, 87, 89, 90
1928A26—15870 ф. 0 д. (21,34 м)Переделан из парового вагона № 99
1929A27[26]1394159–17059 ф. 6 д. (18,14 м)№ 163 на исторической железной дороге Южного Девона
№ 167 на железной дороге Хиннора и Принс-Рисборо
№ 169 на железной дороге Западного Сомерсета
1930A28[26]1410171–18062 ф. 8 д. (19,10 м)№ 174 на Лланголленской железной дороге
№ 178 на железной дороге долины Северна
1930A26[26]1432181–18570 ф. 0 д. (21,34 м)Переделаны из паровых вагонов №№ 54, 56, 84, 95, 94
1930A29[26]143218670 ф. 0 д. (21,34 м)Переделан из парового вагона № 62
1933A33[27]1480187–19662 ф. 8 д. (19,10 м)№ 190 в Didcot Railway Centre
1934A23[27]1511197, 19870 ф. 0 д. (21,34 м)Переделаны из паровых вагонов №№ 39, 40
1934A26[27]1511199, 200, 20670 ф. 0 д. (21,34 м)Переделаны из паровых вагонов №№ 53, 58, 86
1934A29[27]151120170 ф. 0 д. (21,34 м)Переделан из парового вагона № 69
1934A31[27]1511202–20559 ф. 6 д. (18,14 м)Переделаны из паровых вагонов №№ 73, 74, 82, 83
1935A31[27]1521207–20959 ф. 6 д. (18,14 м)Переделаны из паровых вагонов №№ 75, 78, 79
1936A26[27]1542210, 212–21570 ф. 0 д. (21,34 м)Переделаны из паровых вагонов №№ 91, 93, 96–98№ 212 отреставрирован как паровой вагон в Didcot Railway Centre
1936A31[27]154221159 ф. 6 д. (18,14 м)Переделан из парового вагона № 81
1936A31[27]154221959 ф. 6 д. (18,14 м)Переделан из парового вагона № 76
1938A34[27]16001668–167157 ф. 0 д. (17,37 м)Auto-fitted Brake Thirds
1951A38[26]1736222–23464 ф. 0 д. (19,51 м)№ 232 переделан в салон 1-го класса на Дартмутской паровой железной дороге
№ 233 переделан в опытный вагон British Rail (см. ниже)		№№ 225, 228 и 233 на железной дороге Южного Девона
№ 231 в Didcot Railway Centre
№ 232 на железной дороге Бодмина и Уэнфорда
1951A39[27]173622064 ф. 0 д. (19,51 м)
1951A40[27]173622164 ф. 0 д. (19,51 м)
1953A43[27]1766235–24464 ф. 0 д. (19,51 м)№ 238 Chaffinch на железной дороге долины Северна
№ 240 на железной дороге Южного Девона
1953A44—245–256Переделаны из Brake Thirds 5491/95, 4015/16/05/19, 4343, 5871, 4358, 5875, 4351/45

Авто-оборудованные паровозы

Тип Количество Год постройки паровоза Сохранившиеся Примечания
455 Class 2-4-0T ок. 40 1869 – Некоторые авто-оборудованы после 1905 года[28]
517 Class 0-4-2T 86 1868 – Некоторые авто-оборудованы после 1905 года[28]
645 Class 0-6-0PT 1 1872 - № 1522 авто-оборудован в апреле 1931 года, списан в ноябре 1937[29][30]
1076 Class 0-6-0ST/PT 21 1870 – Некоторые авто-оборудованы после 1905 года[28]
1854 Class 0-6-0PT 1 1890 - № 1728 авто-оборудован в 1920-х, списан в феврале 1932[29][31]
2021 Class 0-6-0ST/PT 27 1897 - Некоторые авто-оборудованы после 1905 года[28]
4575 Class 2-6-2T 15 1927 5572 Некоторые авто-оборудованы в 1953 году[28]
4800 Class 0-4-2T 75 1932 1420, 1442, 1450, 1466 Авто-оборудованные варианты 5800 Class позднее получили обозначение 1400 Class[28]
5400 Class 0-6-0PT 25 1930 – Все авто-оборудованы[28]
6400 Class 0-6-0PT 40 1932 6412, 6430, 6435 Версия 5400 Class с колёсами меньшего диаметра, все авто-оборудованы[28]
